構成定義ガイド

7.2.1　特定ネットワーク宛の通信を制限する

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容の概要

特定ネットワーク宛の通信を禁止する場合のNullインタフェース構成定義情報の例を示します。

• 事業所B-事業所C間の通信はすべて禁止します。
• 事業所A-B間の通信，および事業所A-C間の通信は可能とします。

(2)　構成図と設定条件

［構成図］

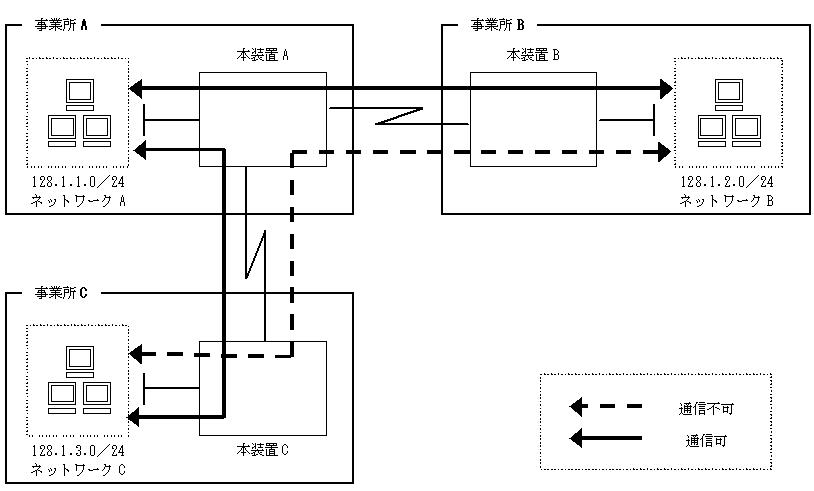

図7-9　構成図

［設定条件］

Nullインタフェース構成定義設定例を示します。

1. 本装置Bを経由するネットワークC（128.1.3.0/24）宛の通信を禁止します。
2. 本装置Cを経由するネットワークB（128.1.2.0/24）宛の通信を禁止します。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置B＞

 1    (config)# ip null
 2    (config)# static
      [static]
 3    (config)# 128.1.3.0 masklen 24 interface null
      [static]
 4    (config)# exit
 5    (config)# apply

表7-9　本装置Bの構成定義情報解説

解説番号	解説
1	Nullインタフェース使用を定義します。
2〜4	128．1．3．0/24のネットワーク宛のパケットをすべて廃棄するため，出力先インタフェースがNullのスタティック経路情報を設定します。
5	解説番号2〜4で設定したスタティック経路情報の変更内容を反映します。

＜本装置C＞

 1    (config)# ip null
 2    (config)# static
      [static]
 3    (config)# 128.1.2.0 masklen 24 interface null
      [static]
 4    (config)# exit
 5    (config)# apply

表7-10　本装置Cの構成定義情報解説

解説番号	解説
1	Nullインタフェース使用を定義します。
2〜4	128．1．2．0/24のネットワーク宛のパケットをすべて廃棄するため，出力先インタフェースがNullのスタティック経路情報を設定します。
5	解説番号2〜4で設定したスタティック経路情報の変更内容を反映します。

［構成定義情報の表示］

＜本装置B＞

ip null
!
static
  128.1.3.0 masklen 24 interface null

＜本装置C＞

ip null
!
static
  128.1.2.0 masklen 24 interface null
