7.1.8　Tag-VLAN連携回線におけるフィルタリング

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容の概要

　Tag-VLAN連携回線間における片方向のTCPセッションの接続を禁止する構成定義情報の例を示します。

• VLAN1内の端末からVLAN2内の端末およびサーバへの接続は許可
• VLAN2内の端末からサーバへの接続は許可。ただしVLAN1内の端末への接続は禁止

(2)　構成図と設定条件

［構成図］

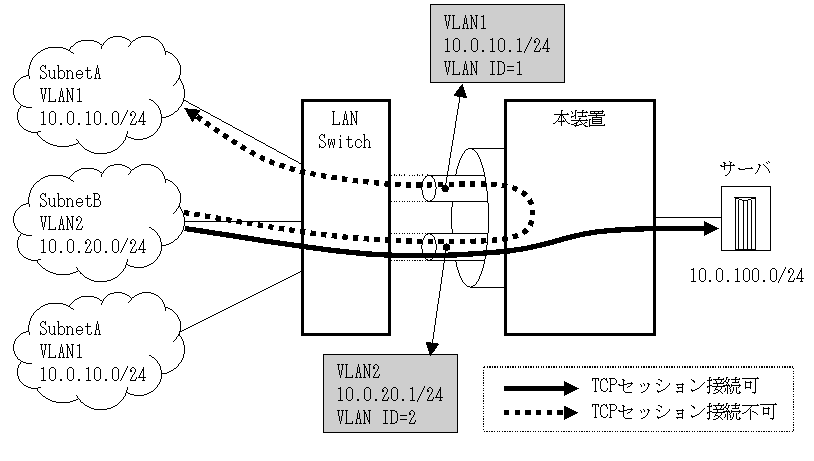

図7-8　構成図

［設定条件］

＜本装置の環境＞

Tag-VLAN連携回線であるVLAN2の受信側に次に示す設定を行います。

1. サーバ宛てのパケットは中継
2. TCPパケットのうち，ACKフラグのビットが立っているパケットは中継
3. 上記1，2以外のパケットはすべて廃棄

(3)　構成定義情報例

［コマンドによる設定］

＜本装置＞

 1    (config)# flow filter VLAN2 in
      [flow filter VLAN2 in]
 2    (config)# list 10 ip any 10.0.100.0/24 action forward
      [flow filter VLAN2 in]
 3    (config)# list 20 tcp any any ack action forward
      [flow filter VLAN2 in]
 4    (config)# list 5000 ip any any action drop
      [flow filter VLAN2 in]
 5    (config)# exit
 6    (config)# flow yes

表7-8　本装置の構成定義情報解説

解説番号	解説
1，2	インタフェース名VLAN2のinbound（受信側）に，10.0.100.0/24を宛先とするIPパケットを中継するよう設定します。
3	インタフェース名VLAN2のinbound（受信側）に，ACKフラグ=1のTCPパケットを中継するよう設定します。
4，5	インタフェース名VLAN2のinbound（受信側）に，それ以外のパケットを廃棄するよう設定します。
6	フロー制御機能を使用する設定にします。

［構成定義情報の表示］

＜本装置＞

flow yes
flow filter VLAN2 in
  list 10 ip any 10.0.100.0/24 action forward
  list 20 tcp any any ack action forward
  list 5000 ip any any action drop
