7.1.4　特定サブネット間telnetの制限2

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

両方向へのtelnetを許可するときのIPフィルタリング構成定義情報の例を示します。

(2)　構成図と設定条件

［構成図］

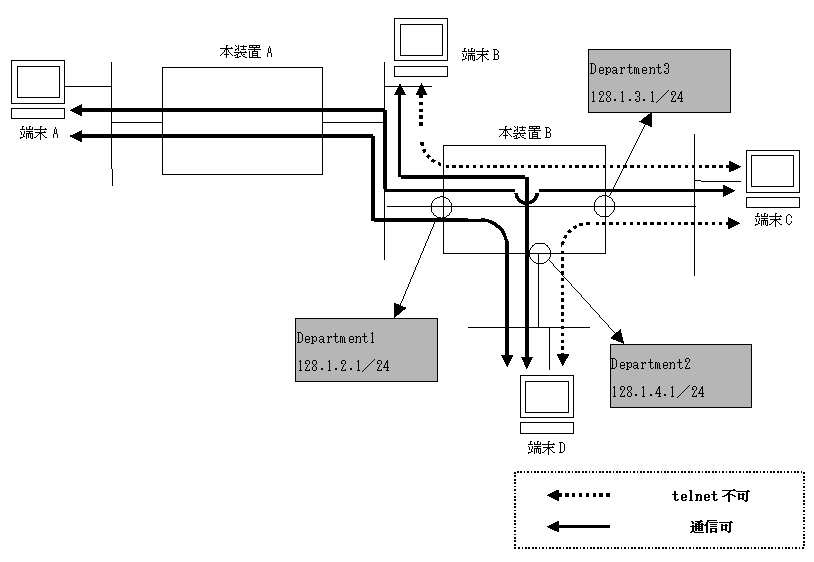

図7-4　構成図

[図データ]

［設定条件］
次のような構成でサブネット間のtelnetを制限したい場合の設定例を示します。
  1. IPアドレス128.1.2.0/24と128.1.3.0/24間のtelnetの禁止
    （ポート番号 ＝ 23）
  2. IPアドレス128.1.3.0/24と128.1.4.0/24間のtelnetの禁止
    （ポート番号 ＝ 23）

(3)　構成定義情報例

［コマンドによる設定］

＜本装置B＞
 1    (config)# flow filter Department1 in
      [flow filter Department1 in]
 2    (config)# list 1 tcp 128.1.2.0/24 128.1.3.0/24 23 action drop
      [flow filter Department1 in]
 3    (config)# exit
 4    (config)# flow filter Department2 in
      [flow filter Department2 in]
 5    (config)# list 1 tcp 128.1.4.0/24 128.1.3.0/24 23 action drop
      [flow filter Department2 in]
 6    (config)# exit
 7    (config)# flow filter Department3 in
      [flow filter Department3 in]
 8    (config)# list 1 tcp 128.1.3.0/24 128.1.2.0/24 23 action drop
      [flow filter Department3 in]
 9    (config)# list 2 tcp 128.1.3.0/24 128.1.4.0/24 23 action drop
      [flow filter Department3 in]
10    (config)# exit
11    (config)# flow yes

表7-4　本装置のB構成定義情報解説

解説番号 解説
1〜3 インタフェース名Department1のinbound（受信側）にIPアドレス128.1.2.0/24を送信元とし，宛先を128.1.3.0/24とするtelnetのパケットを廃棄するように設定します。
4〜6 インタフェース名Department2のinbound（受信側）にIPアドレス128.1.4.0/24を送信元とし，宛先を128.1.3.0/24とするtelnetのパケットを廃棄するように設定します。
7，8 インタフェース名Department3のinbound（受信側）にIPアドレス128.1.3.0/24を送信元とし，宛先を128.1.2.0/24とするtelnetのパケットを廃棄するように設定します。
9，10 インタフェース名Department3のinbound（受信側）にIPアドレス128.1.3.0/24を送信元とし，宛先を128.1.4.0/24とするtelnetのパケットを廃棄するように設定します。
11 フロー制御機能を使用する設定にします。

［構成定義情報の表示］

＜本装置B＞
flow yes
flow filter Department1 in
  list 1 tcp 128.1.2.0/24 128.1.3.0/24 23 action drop
flow filter Department2 in
  list 1 tcp 128.1.4.0/24 128.1.3.0/24 23 action drop
flow filter Department3 in
  list 1 tcp 128.1.3.0/24 128.1.2.0/24 23 action drop
  list 2 tcp 128.1.3.0/24 128.1.4.0/24 23 action drop
