(1) 設定内容の概要
片方向へのリモートログインを禁止するときのIPフィルタリング構成定義情報の例を示します。
- 端末A,Bから他端末へのリモートログインを禁止します。
- 端末Cからは端末A,Bへのリモートログインを可能とします。
(2) 構成図と設定条件
- [構成図]

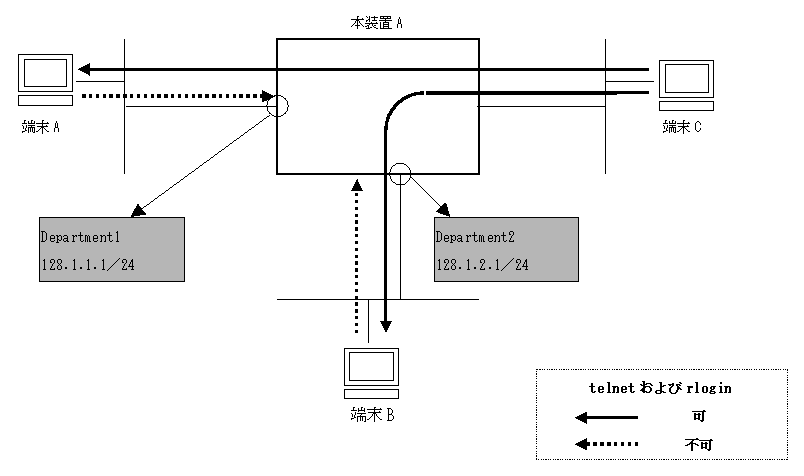

図7-2 構成図
- [設定条件]
- ネットワークアドレス128.1.1.0/24および128.1.2.0/24のサブネットからのリモートログインを禁止
- IPアドレス128.1.1.0/24を送信元とするtelnetの禁止
(ポート番号 = 23)
- IPアドレス128.1.1.0/24を送信元とするrloginの禁止
(ポート番号 = 513)
- IPアドレス128.1.2.0/24を送信元とするtelnetの禁止
(ポート番号 = 23)
- IPアドレス128.1.2.0/24を送信元とするrloginの禁止
(ポート番号 = 513)
(3) 構成定義情報例
- [コマンドによる設定]
- <本装置A>
1 (config)# flow filter Department1 in [flow filter Department1 in] 2 (config)# list 1 tcp 128.1.1.0/24 any 23 action drop [flow filter Department1 in] 3 (config)# list 2 tcp 128.1.1.0/24 any 513 action drop [flow filter Department1 in] 4 (config)# exit 5 (config)# flow filter Department2 in [flow filter Department2 in] 6 (config)# list 1 tcp 128.1.2.0/24 any 23 action drop [flow filter Department2 in] 7 (config)# list 2 tcp 128.1.2.0/24 any 513 action drop [flow filter Department2 in] 8 (config)# exit 9 (config)# flow yes表7-2 本装置Aの構成定義情報解説
解説番号 解説 1,2 インタフェース名Department1のinbound(受信側)に128.1.1.0/24のIPアドレスを送信元とするtelnetのパケットを廃棄するように設定します。 3,4 インタフェース名Department1のinbound(受信側)に128.1.1.0/24のIPアドレスを送信元とするrloginのパケットを廃棄するように設定します。 5,6 インタフェース名Department2のinbound(受信側)に128.1.2.0/24のIPアドレスを送信元とするtelnetのパケットを廃棄するように設定します。 7,8 インタフェース名Department2のinbound(受信側)に128.1.2.0/24のIPアドレスを送信元とするrloginのパケットを廃棄するように設定します。 9 フロー制御機能を使用する設定にします。
- [構成定義情報の表示]
- <本装置A>
flow yes flow filter Department1 in list 1 tcp 128.1.1.0/24 any 23 action drop list 2 tcp 128.1.1.0/24 any 513 action drop flow filter Department2 in list 1 tcp 128.1.2.0/24 any 23 action drop list 2 tcp 128.1.2.0/24 any 513 action drop
