6.3.1　 IPv6ネットワークのATMポイント−ポイント型接続

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

ここでは，拠点間通信をセンタで折り返し中継するパーシャルメッシュネットワーク構成で適用できる例を示します。フォワーディング上はVCをインタフェースとしてIPv6アドレスを割り当て，ポイント−ポイント型にて接続します。

(2)　構成図と設定条件

［構成図］

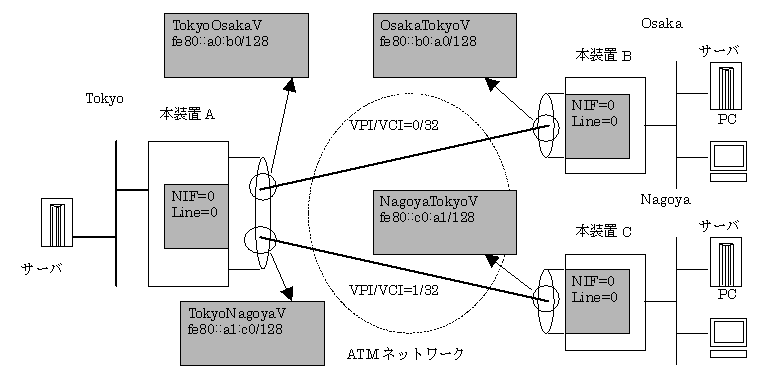

図6-6　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
センタ側拠点Tokyoと各拠点Osaka，Nagoyaをそれぞれ接続するネットワークを構築します。中継回線として利用するATMメガリンクサービスは，拠点Tokyoと拠点Osakaとの中継用にVPI値=0で80Mbit/sを，拠点Tokyoと拠点Nagoya間にVPI値=1で20Mbit/sの帯域を契約したものとします。ATMメガリンクサービス接続のために，次のポイントに注意します。
  • lineコマンドのパラメータ-clockがexternalであること。（デフォルト）
  • lineコマンドのパラメータ-frame_formatがsdh_idleであること。（デフォルト)
  • vpコマンドで，契約したとおりVPI値およびピークセルレートを設定する。
拠点間通信については，Osaka−Nagoyaの通信をTokyoで折り返し中継することにより可能にします。この場合，各VCをインタフェースとして，ポイント−ポイント型接続とするため，次のポイントに注意します。
  • ipコマンドのパラメータ-connect_typeをpointに，また-destination_ip_addressを設定する。

＜本装置Aの環境＞
本装置Aは拠点TokyoのネットワークとキャリアのATMネットワークの間に位置するエッジルータで，NIF番号0，Line番号0にATMのNIFが実装されています。
  • atmコマンドのパラメータ-vp_shaping_numberを2に設定する。
  • 本装置BへのVC名：TokyoOsakaV，VPI/VCI=0/32
  • 上記VCで用いるトラフィッククラス：サービスカテゴリ=CBR，PCR=80Mbit/s
  • 本装置CへのVC名：TokyoNagoyaV，VPI/VCI=1/32
  • 上記VCで用いるトラフィッククラス：サービスカテゴリ=CBR，PCR=20Mbit/s

＜本装置Bの環境＞
本装置Bは拠点OsakaのネットワークとキャリアのATMネットワークの間に位置するエッジルータで，NIF番号0，Line番号0にATMのNIFが実装されています。
  • atmコマンドのパラメータ-vp_shaping_numberを1に設定する。
  • 本装置AへのVC名：OsakaTokyoV，VPI/VCI：0/32
  • 上記VCで用いるトラフィッククラス：サービスカテゴリ=CBR，PCR=80Mbit/s

＜本装置Cの環境＞
本装置Cは拠点NagoyaのネットワークとキャリアのATMネットワークの間に位置するエッジルータで，NIF番号0，Line番号0にATMのNIFが実装されています。
  • atmコマンドのパラメータ-vp_shaping_numberを1に設定する。
  • 本装置AへのVC名：NagoyaTokyoV，VPI/VCI：1/32
  • 上記VCで用いるトラフィッククラス：サービスカテゴリ=CBR，PCR=20Mbit/s

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# traffic CBR80M cbr pcr 80000
 2    (config)# traffic CBR20M cbr pcr 20000
 3    (config)# line Tokyo oc3atm 0/0
      [line Tokyo]
 4    (config)# atm vpi_vci_range 1 vp_shaping_number 2
      [line Tokyo]
 5    (config)# vp 0 pcr 80000
      [vp 0]
 6    (config)# vc TokyoOsakaV 32 traffic CBR80M
      [vc TokyoOsakaV]
 7    (config)# ip destination_ip_address fe80::b0:a0
      [vc TokyoOsakaV]
 8    (config)# ip fe80::a0:b0/128
      [vc TokyoOsakaV]
 9    (config)# ip connect_type point
      [vc TokyoOsakaV]
10    (config)# exit
      [vp 0]
11    (config)# exit
      [line Tokyo]
12    (config)# vp 1 pcr 20000
      [vp 1]
13    (config)# vc TokyoNagoyaV 32 traffic CBR20M
      [vc TokyoNagoyaV]
14    (config)# ip destination_ip_address fe80::c0:a1
      [vc TokyoNagoyaV]
15    (config)# ip fe80::a1:c0/128
      [vc TokyoNagoyaV]
16    (config)# ip connect_type point
      [vc TokyoNagoyaV]
17    (config)# exit
      [vp 1]
18    (config)# exit
      [line Tokyo]
19    (config)# exit

表6-14　本装置Aの構成定義情報解説

解説番号 解説
1 サービスカテゴリCBR，ピークセルレート80Mbit/sのトラフィッククラスをトラフィック名CBR80Mで定義します。
2 サービスカテゴリCBR，ピークセルレート20Mbit/sのトラフィッククラスをトラフィック名CBR20Mで定義します。
3 NIF番号0，Line番号0に回線名TokyoのATM回線を定義します。
4 回線名Tokyoの回線のプロトコルをATMに指定します。
5 VPI値=0およびピークセルレート80Mbit/sを定義します。
6 本装置A−本装置B間のVCを定義します。VCI=32，VC名はTokyoOsakaVです。
7〜11 TokyoOsakaVをインタフェースとしてIPv6リンクローカルアドレスを定義し，IPv6グローバルアドレスは未定義とします。
12 VPI値=1およびピークセルレート20Mbit/sを定義します。
13 本装置A−本装置C間のVCを定義します。VCI=32，VC名はTokyoNagoyaVです。
14〜19 TokyoNagoyaVをインタフェースとしてIPv6リンクローカルアドレスを定義し，IPv6グローバルアドレスは未定義とします。

＜本装置B＞
 1    (config)# traffic CBR80M cbr pcr 80000
 2    (config)# line Osaka oc3atm 0/0
      [line Osaka]
 3    (config)# atm vpi_vci_range 1 vp_shaping_number 1
      [line Osaka]
 4    (config)# vp 0 pcr 80000
      [vp 0]
 5    (config)# vc OsakaTokyoV 32 traffic CBR80M
      [vc OsakaTokyoV]
 6    (config)# ip destination_ip_address fe80::a0:b0
      [vc OsakaTokyoV]
 7    (config)# ip fe80::b0:a0/128
      [vc OsakaTokyoV]
 8    (config)# ip connect_type point
      [vc OsakaTokyoV]
 9    (config)# exit
      [vp 0]
10    (config)# exit
      [line Osaka]
11    (config)# exit

表6-15　本装置Bの構成定義情報解説

解説番号 解説
1 サービスカテゴリCBR，ピークセルレート80Mbit/sのトラフィッククラスをトラフィック名CBR80Mで定義します。
2 NIF番号0，Line番号0に回線名OsakaのATM回線を定義します。
3 回線名Osakaの回線のプロトコルをATMに指定します。
4 VPI=0値およびピークセルレート80Mbit/sを定義します。
5 本装置A−本装置B間のVCを定義します。VCI=32，VC名はOsakaTokyoVです。
6〜11 OsakaTokyoVをインタフェースとしてIPv6リンクローカルアドレスを定義し，グローバルアドレスは未定義とします。

＜本装置C＞
 1    (config)# traffic CBR20M cbr pcr 20000
 2    (config)# line Nagoya oc3atm 0/0
      [line Nagoya]
 3    (config)# atm vpi_vci_range 1 vp_shaping_number 1
      [line Nagoya]
 4    (config)# vp 1 pcr 20000
      [vp 1]
 5    (config)# vc NagoyaTokyoV 32 traffic CBR20M
      [vc NagoyaTokyoV]
 6    (config)# ip destination_ip_address fe80::a1:c0
      [vc NagoyaTokyoV]
 7    (config)# ip fe80::c0:a1/128
      [vc NagoyaTokyoV]
 8    (config)# ip connect_type point
      [vc NagoyaTokyoV]
 9    (config)# exit
      [vp 1]
10    (config)# exit
      [line Nagoya]
11    (config)# exit

表6-16　本装置Cの構成定義情報解説

解説番号 解説
1 サービスカテゴリCBR，ピークセルレート20Mbit/sのトラフィッククラスをトラフィック名CBR20Mで定義します。
2 NIF番号0，Line番号0に回線名NagoyaのATM回線を定義します。
3 回線名Nagoyaの回線のプロトコルをATMに指定します。
4 VPI=1値およびピークセルレート20Mbit/sを定義します。
5 本装置A−本装置C間のVCを定義します。VCI=32，VC名はNagoyaTokyoVです。
6〜11 NagoyaTokyoVをインタフェースとしてIPv6アドレスを定義します。IPv6グローバルアドレスは未定義とします。

［構成定義情報の表示］

＜本装置A＞
traffic CBR80M cbr pcr 80000
traffic CBR20M cbr pcr 20000
!
line Tokyo oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 2
  vp 0 pcr 80000
    vc TokyoOsakaV 32 traffic CBR80M
      ip destination_ip_address fe80::b0:a0
      ip fe80::a0:b0/128
      ip connect_type point
  vp 1 pcr 20000
    vc TokyoNagoyaV 32 traffic CBR20M
      ip destination_ip_address fe80::c0:a1
      ip fe80::a1:c0/128
      ip connect_type point

＜本装置B＞
traffic CBR80M cbr pcr 80000
!
line Osaka oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 1
  vp 0 pcr 80000
    vc OsakaTokyoV 32 traffic CBR80M
      ip destination_ip_address fe80::a0:b0
      ip fe80::b0:a0/128
      ip connect_type point

＜本装置C＞
traffic CBR20M cbr pcr 20000
!
line Nagoya oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 1
  vp 1 pcr 20000
    vc NagoyaTokyoV 32 traffic CBR20M
      ip destination_ip_address fe80::a1:c0
      ip fe80::c0:a1/128
      ip connect_type point
