5.1.5　Bフレッツを利用した固定グローバルIPアドレス割り当てサービス（unnumbered）での接続（PPPoE）

＜この項の構成＞

(1)　設定内容と概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容と概要

本装置(PPPoEクライアント)と通信業者のBAS(AC)をPPPoE unnumberedで接続し，LAN側にプロバイダより割り当てられた固定グローバルIPアドレスを設定して接続する例を示します。プロバイダよりネットワークアドレス200.10.11.0/27の32個のグローバルIPアドレスが割り当てられるものとします。また，インターネットとの通信ルートをスタティックで定義します。

(2)　構成図と設定条件

［構成図］

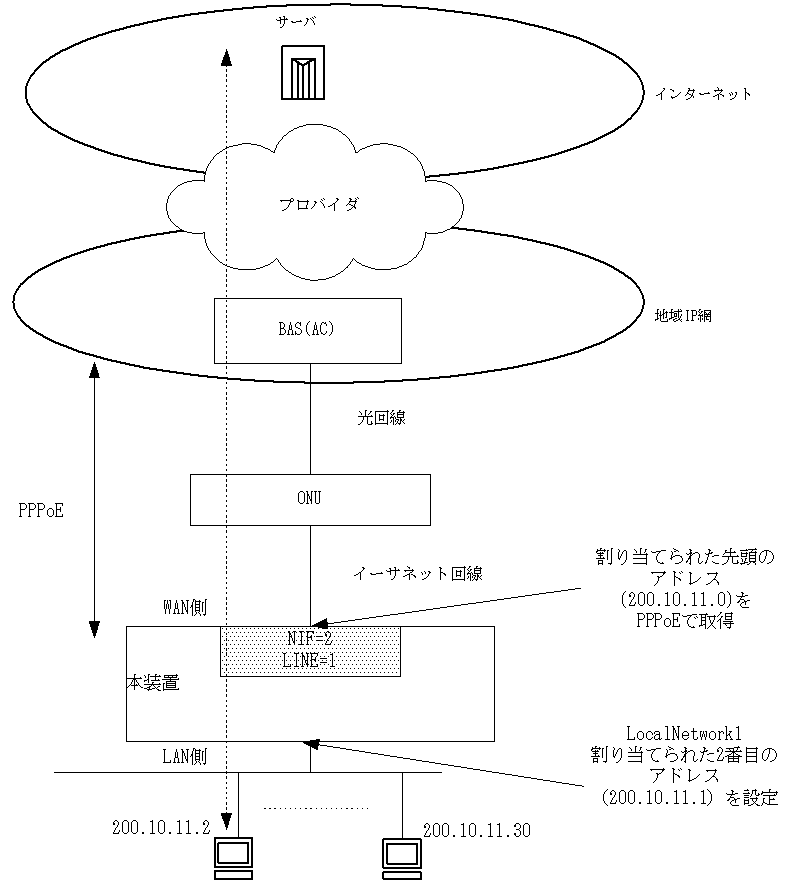

図5-5　構成図

［設定条件］

1. 本装置のPPPoEインタフェースは，NIF=2，LINE=1を使用します。
2. PPP認証で使用するユーザ名は“venus@tokyodomain.com”，パスワードは”orangebird”とし，MRU長を1454バイトに設定します。
3. WAN側IPアドレスは，接続プロバイダ側からの自動取得設定とします。
4. PPP認証はオートネゴシエーションで行います。
5. WAN側PPPoEインタフェースをスタティックルートに設定します。
6. 本装置に接続するLAN側のインタフェースに割り当てられたネットワークで2番目のIPアドレス（200.10.11.1）を設定し，サブネットワークマスク長を27とします。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置＞

 1    (config)# line LocalNetwork1 ethernet 0/0
      [line LocalNetwork1]
 2    (config)# ip 200.10.11.1/27
      [line LocalNetwork1]
 3    (config)# exit
 4    (config)# line Tokyo ethernet 2/1
      [line Tokyo]
 5    (config)# pppoe TokyoISP
      [pppoe TokyoISP]
 6    (config)# user_name "venus@tokyodomain.com"
      [pppoe TokyoISP]
 7    (config)# password "orangebird"
      [pppoe TokyoISP]
 8    (config)# mru 1454
      [pppoe TokyoISP]
 9    (config)# ip
      [pppoe TokyoISP]
10    (config)# exit
      [line Tokyo]
11    (config)# exit
12    (config)# static
      [static]
13    (config)# default interface TokyoISP
      [static]
14    (config)# exit

表5-5　本装置の構成定義情報解説

解説番号	解説
1	NIF番号0，Line番号0に回線名LocalNetwork1のイーサネット回線を定義します。
2，3	回線名LocalNetwork1にIPアドレス200.10.11.1，サブネットワークマスク長27を定義します。
4	NIF番号2，Line番号1に回線名Tokyo，インタフェースにイーサネット回線を定義します。
5〜8	回線名Tokyoの回線にPPPoEクライアントを指定します。PPPoEのセッション名は“TokyoISP”とします。接続プロバイダからの情報として，ユーザ名（ユーザ名@ドメイン名）に“venus@tokyodomain.com”とパスワード”orangebird”を指定します。 MRU長を1454バイトに設定します。
9〜11	unnumberd接続のため自IPアドレスを指定しません。
12〜14	インターネットへのスタティックルート（デフォルト）をPPPoEのセッション名TokyoISPで指定します。なお，構成定義コマンドのstaticコマンドでスタティックルートを定義する場合，gateway指定はできません。本記述にあるように，必ずInterface指定で定義してください。経路情報設定に関する定義例は，「11.　IPv6ルーティングプロトコル関連の設定例」を参照してください。

［構成定義情報の表示］

＜本装置＞

line LocalNetwork1 ethernet 0/0
  ip 200.10.11.1/27
!
line Tokyo ethernet 2/1
  pppoe TokyoISP
    user_name "venus@tokyodomain.com"
    password "orangebird"
    mru 1454
    ip
!
static
  default interface TokyoISP
