構成定義ガイド
本装置は初期導入時にセットアップ機能が動作します。セットアップ機能を使用することによって本装置をすぐに使用することができます。セットアップ機能による自動設定とコマンド入力による手動設定の手順を次の図に示します。

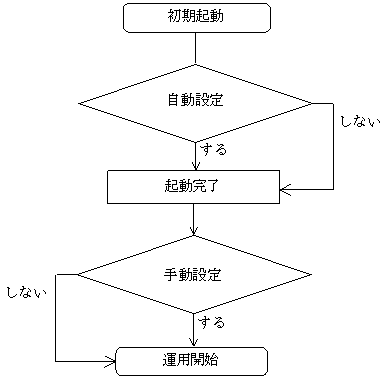

図2-1 自動設定と手動設定の手順
セットアップ機能では,本装置を使用するための基本的な構成定義情報とルータ管理者用のパスワードを設定できます。
本装置の構成定義情報を手動で設定する場合,またはセットアップ機能に含まれていない構成定義情報を設定する場合は,「3. 構成定義情報の編集」以降を参照して設定してください。
セットアップ機能で設定できる項目は次のとおりです。
- 日付,時刻
日付,時刻を設定できます。
- enableパスワード
ルータ管理者のパスワードを設定できます。
- 構成定義情報
セットアップ機能で設定できる構成定義情報を次の表に示します。
表2-1 セットアップ機能で設定できる構成定義情報
項番 項目 内容 1 イーサネット回線 イーサネット回線(10M/100M)の設定 2 PPPoEクライアント機能 イーサネット回線上でのPPPoEクライアント機能の設定 3 ギガビット・イーサネット回線 ギガビット・イーサネット回線の設定 4 シリアル回線 PPP上でのシリアル回線(V.24/V.35/X.21)の設定 5 PRI回線 PPP上でのPRI回線(専用線)の設定 6 BRI回線 PPP上でのBRI回線(専用線)の設定 7 ATM回線 ATM回線(OC-3c(150Mbps) /25Mbps)の設定 8 IPv4ルーティング 全インタフェースでRIPを使用するかどうかの設定 9 ネットワーク管理 SNMPマネージャの設定
- [注意事項]
- セットアップ機能を使用する場合は,日本語対応のコンソール端末を使用してください。また,使用する文字コードとしてSJISを設定する必要があります。端末が日本語に対応していない場合は正常に表示されませんので,この場合は"0"を入力してセットアップを終了してください。
- [実行例]
(装置電源on) You can use the form of dialog to configure the basic set up information on this router. In order to do this, you need a terminal dealing with Japanese. Just input "0" in case that your terminal does not support Japanese. Do you want to start the setup through dialog? 0. command setup 1. dialog setup for "cli" 2. dialog setup for "cli2" select(0/1/2):0 ← "0"入力 login: _ ← ユーザ名を入力してログインし,コマンド入力によって初期設定
- 構成定義情報が設定されているときはセットアップ機能を使用できません。セットアップ機能を使用して構成定義情報を再設定したい場合は,構成定義情報を初期導入時の状態に戻してからログアウトしてください。
- [実行例]
# erase startup-config ← 構成定義情報を初期導入時の状態に戻す Do you wish erase current configuration file (y/n): y ← "y"入力 # exit You can use the form of dialog to configure the basic set up information on this router. In order to do this, you need a terminal dealing with Japanese. Just input "0" in case that your terminal does not support Japanese. Do you want to start the setup through dialog? 0. command setup 1. dialog setup for "cli" 2. dialog setup for "cli2" select(0/1/2):1 ← "1"入力
