1.2.1 NWBMX2−4
NWBMX2−4は，以下のハードウェア仕様を備えたネットワークインタフェースボードです。
・基本インタフェースポート（高速デジタル，ISDN 64／128kbit／s）：1ポート
・1次群インタフェースポート（高速デジタル，ISDN 1.5Mbit／s，多重／非多重）：1ポート
・V.24（64kbit／s）／V.35（6Mbit／s）／X.21（6Mbit／s）同期シリアルポート：いずれか2ポート
（1）外観図
LEDについては表1.2-1を参照してください。図中の番号が表の番号に対応しています。

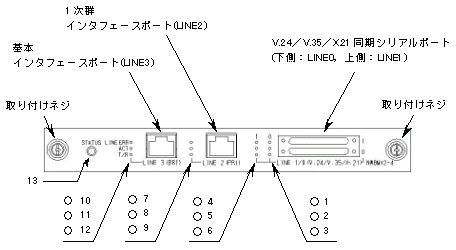

図 1.2-1 NWBMX2−4の外観
（2）LED
表 1.2-1 NWBMX2−4正面パネルLEDの表示について
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
LINE ERR 0 |
LED：黄 |
LINE0の動作状態を示す |
黄点灯：回線障害検出 |
|
2 |
ACT 0 |
LED：緑 |
緑点灯：回線動作中 |
|
|
3 |
T／R 0 |
LED：緑 |
緑点灯：パケット送信中または受信中（注2） |
|
|
4 |
LINE ERR 1 |
LED：黄 |
LINE1の動作状態を示す |
黄点灯：回線障害検出 |
|
5 |
ACT 1 |
LED：緑 |
緑点灯：回線動作中 |
|
|
6 |
T／R 1 |
LED：緑 |
緑点灯：パケット送信中または受信中（注2） |
|
|
7 |
LINE ERR 2 |
LED：黄 |
LINE2の動作状態を示す |
黄点灯：回線障害検出 |
|
8 |
ACT 2 |
LED：緑 |
緑点灯：回線動作中（注1） |
|
|
9 |
T／R 2 |
LED：緑 |
緑点灯：パケット送信中または受信中（注2） |
|
|
10 |
LINE ERR 3 |
LED：黄 |
LINE3の動作状態を示す |
黄点灯：回線障害検出 |
|
11 |
ACT 3 |
LED：緑 |
緑点灯：回線動作中（注1） |
|
|
12 |
T／R 3 |
LED：緑 |
緑点灯：パケット送信中または受信中（注2） |
|
|
13 |
STATUS |
LED：緑 |
NIFの動作状態を示す |
緑点灯：動作可能 |
（注1）：ツイストペアが正しくない場合，相手側でケーブル未接続でも点灯することがあります。その場合，「3章 インタフェースケーブルおよびセットアップ端末の準備」を参照し，正しいツイストペアにしてください。
（注2）：LINEの状態に関係なく，送受信データを検出した場合に点灯します。そのため，ケーブル未接続でも点灯する場合があります。
1.2.2 NWBJB−4
NWBJB−4は，以下のハードウェア仕様を備えたネットワークインタフェースボードです。
・基本インタフェースポート（高速デジタル，ISDN 64／128kbit／s）：4ポート
（1）外 観
LEDについては表1.2-2を参照してください。図中の番号が表の番号に対応しています。

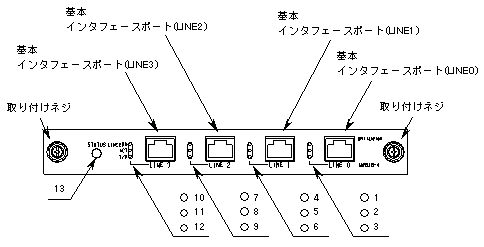

図 1.2-2 NWBJB−4の外観
（2）LED
表 1.2-2 NWBJB−4正面パネルLEDの表示について
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
LINE ERR 0 |
LED：黄 |
LINE0の動作状態を示す |
黄点灯：回線障害検出 |
|
2 |
ACT 0 |
LED：緑 |
緑点灯：回線動作中（注1） |
|
|
3 |
T／R 0 |
LED：緑 |
緑点灯：パケット送信中または受信中（注2） |
|
|
4 |
LINE ERR 1 |
LED：黄 |
LINE1の動作状態を示す |
黄点灯：回線障害検出 |
|
5 |
ACT 1 |
LED：緑 |
緑点灯：回線動作中（注1） |
|
|
6 |
T／R 1 |
LED：緑 |
緑点灯：パケット送信中または受信中（注2） |
|
|
7 |
LINE ERR 2 |
LED：黄 |
LINE2の動作状態を示す |
黄点灯：回線障害検出 |
|
8 |
ACT 2 |
LED：緑 |
緑点灯：回線動作中（注1） |
|
|
9 |
T／R 2 |
LED：緑 |
緑点灯：パケット送信中または受信中（注2） |
|
|
10 |
LINE ERR 3 |
LED：黄 |
LINE3の動作状態を示す |
黄点灯：回線障害検出 |
|
11 |
ACT 3 |
LED：緑 |
緑点灯：回線動作中（注1） |
|
|
12 |
T／R 3 |
LED：緑 |
緑点灯：パケット送信中または受信中（注2） |
|
|
13 |
STATUS |
LED：緑 |
NIFの動作状態を示す |
緑点灯：動作可能 |
（注1）：ツイストペアが正しくない場合，相手側でケーブル未接続でも点灯することがあります。その場合，「3章 インタフェースケーブルおよびセットアップ端末の準備」を参照し，正しいツイストペアにしてください。
（注2）：LINEの状態に関係なく，送受信データを検出した場合に点灯します。そのため，ケーブル未接続でも点灯する場合があります。
1.2.3 NAB25M−1
NAB25M−1は，以下のハードウェア仕様を備えたネットワークインタフェースボードです。
・ATM25インタフェースポート（25Mbit／s）：1ポート
（1）外 観
LEDについては表1.2-3を参照してください。図中の番号が表の番号に対応しています。

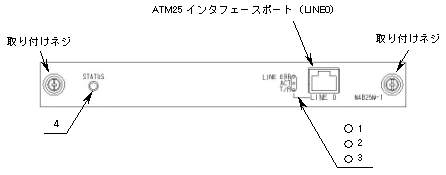

図 1.2-3 NAB25M−1の外観
（2）LED
表 1.2-3 NAB25M−1正面パネルLEDの表示について
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
LINE ERR |
LED：黄 |
LINE0の動作状態を示す |
黄点灯：回線障害検出 |
|
2 |
ACT |
LED：緑 |
緑点灯：回線動作中（注1） |
|
|
3 |
T／R |
LED：緑 |
緑点灯：有効セル送信中または受信中（注2） |
|
|
4 |
STATUS |
LED：緑 |
NIFの動作状態を示す |
緑点灯：動作可能 |
（注1）：ツイストペアが正しくない場合，相手側でケーブル未接続でも点灯することがあります。その場合，「3章 インタフェースケーブルおよびセットアップ端末の準備」を参照し，正しいツイストペアにしてください。
（注2）：回線接続の有無に関係なく，送信データまたは受信データの内容を表示しますので，ケーブル未接続でも点灯することがあります。
1.2.4 NABOC3−1M
NABOC3−1Mは，以下のハードウェア仕様を備えたネットワークインタフェースボードです。
・ATM155インタフェースポート（155Mbit／s マルチモード光ファイバ）：1ポート
（1）外 観
LEDについては表1.2-4を参照してください。図中の番号が表の番号に対応しています。

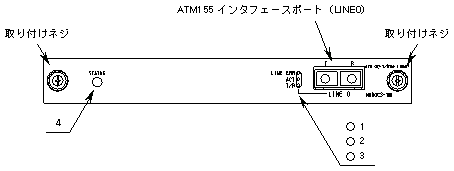

図 1.2-4 NABOC3−1Mの外観
（2）LED
表 1.2-4 NABOC3−1M正面パネルLEDの表示について
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
LINE ERR |
LED：黄 |
LINE0の動作状態を示す |
黄点灯：回線障害検出（LOS，LOF，LOP，AIS，RDI，LOC検出） |
|
2 |
ACT |
LED：緑 |
緑点灯：回線動作中 |
|
|
3 |
T／R |
LED：緑 |
緑点灯：有効セル送信中または受信中 |
|
|
4 |
STATUS |
LED：緑 |
NIFの動作状態を示す |
緑点灯：動作可能 |
1.2.5 NABOC3−1S
NABOC3−1Sは，以下のハードウェア仕様を備えたネットワークインタフェースボードです。
・ATM155インタフェースポート（155Mbit／s シングルモード光ファイバ）：1ポート
（1）外 観
LEDについては表1.2-5を参照してください。図中の番号が表の番号に対応しています。

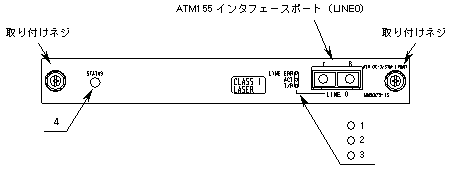

図 1.2-5 NABOC3−1Sの外観
（2）LED
表 1.2-5 NABOC3−1S正面パネルLEDの表示について
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
LINE ERR |
LED：黄 |
LINE0の動作状態を示す |
黄点灯：回線障害検出（LOS，LOF，LOP，AIS，RDI，LOC検出） |
|
2 |
ACT |
LED：緑 |
緑点灯：回線動作中 |
|
|
3 |
T／R |
LED：緑 |
緑点灯：有効セル送信中または受信中 |
|
|
4 |
STATUS |
LED：緑 |
NIFの動作状態を示す |
緑点灯：動作可能 |
1.2.6 NEB100−1TC
NEB100−1TCは，以下のハードウェア仕様を備えたネットワークインタフェースボードです。
・イーサネットポート（10BASE−T／100BASE−TX）：1ポート
（1）外 観
LEDについては表1.2-6を参照してください。図中の番号が表の番号に対応しています。
図 1.2-6 NEB100−1TCの外観
（2）LED
表 1.2-6 NEB100−1TC正面パネルLEDの表示について
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
LNK 0 |
LED：緑 |
LINE0の動作状態を示す |
緑点灯：リンク確立 |
|
2 |
T／R 0 |
LED：緑 |
緑点灯：パケット送信中または受信中（注1） |
|
|
3 |
STATUS |
LED：緑 |
NIFの動作状態を示す |
緑点灯：動作可能 |
（注1）：LINEの状態に関係なく，送受信データを検出した場合に点灯します。そのため，ケーブル未接続でも点灯する場合があります。
1.2.7 NEB100−4TB
NEB100−4TBは，以下のハードウェア仕様を備えたネットワークインタフェースボードです。
・イーサネットポート（10BASE−T／100BASE−TX）：4ポート
（1）外 観
LEDについては表1.2-7を参照してください。図中の番号が表の番号に対応しています。

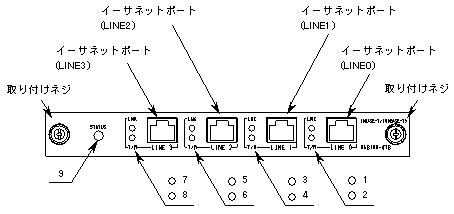

図 1.2-7 NEB100−4TBの外観
（2）LED
表 1.2-7 NEB100−4TB正面パネルLEDの表示について
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
LNK 0 |
LED：緑 |
LINE0の動作状態を示す |
緑点灯：リンク確立 |
|
2 |
T／R 0 |
LED：緑 |
緑点灯：パケット送信中または受信中（注1） |
|
|
3 |
LNK 1 |
LED：緑 |
LINE1の動作状態を示す |
緑点灯：リンク確立 |
|
4 |
T／R 1 |
LED：緑 |
緑点灯：パケット送信中または受信中（注1） |
|
|
5 |
LNK 2 |
LED：緑 |
LINE2の動作状態を示す |
緑点灯：リンク確立 |
|
6 |
T／R 2 |
LED：緑 |
緑点灯：パケット送信中または受信中（注1） |
|
|
7 |
LNK 3 |
LED：緑 |
LINE3の動作状態を示す |
緑点灯：リンク確立 |
|
8 |
T／R 3 |
LED：緑 |
緑点灯：パケット送信中または受信中（注1） |
|
|
9 |
STATUS |
LED：緑 |
NIFの動作状態を示す |
緑点灯：動作可能 |
（注1）：LINEの状態に関係なく，送受信データを検出した場合に点灯します。そのため，ケーブル未接続でも点灯する場合があります。
1.2.8 NEB1G−1B
NEB1G−1Bは，以下のハードウェア仕様を備えたネットワークインタフェースボードです。
・イーサネットポート（1000BASE−SX／1000BASE−LX／1000BASE−LH）：1ポート
|
|
1000BASE−SX／1000BASE−LX／1000BASE−LHを使用する場合，GBICが必要になります。GBICについては，「1.5 GBIC」を参照してください。 |
（1）外 観
LEDについては表1.2-8を参照してください。図中の番号が表の番号に対応しています。

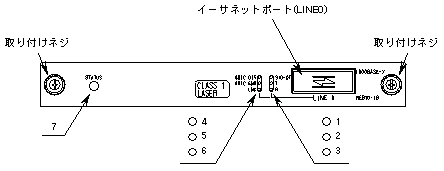

図 1.2-8 NEB1G−1Bの外観
（2）LED
表 1.2-8 NEB1G−1B正面パネルLEDの表示について
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
SIG−DT |
LED：緑 |
LINE0の動作状態を示す |
緑点灯：受信の光レベル検出（注1） |
|
2 |
T |
LED：緑 |
緑点灯：フレーム送信中（注1）（注2） |
|
|
3 |
R |
LED：緑 |
緑点灯：フレーム受信中（注1）（注2） |
|
|
4 |
GBIC DIS |
LED：黄 |
LINE0のGBICの動作状態を示す |
黄点灯：GBIC未実装またはGBICの取り付け，取り外し可能 |
|
5 |
GBIC ENB |
LED：緑 |
緑点灯：GBIC実装中かつ運用中 |
|
|
6 |
LNK |
LED：緑 |
LINE0の動作状態を示す |
緑点灯：リンク確立（注1） |
|
7 |
STATUS |
LED：緑 |
NIFの動作状態を示す |
緑点灯：動作可能 |
（注1）：接続相手がGR2000の場合，接続相手がRP，NIF，LINEのCLOSEを行なっても本LEDは点灯する場合があります。
（注2）：LINEの状態に関係なく，それぞれ送信データ，受信データを検出した場合に点灯します。そのため，ケーブル未接続でも点灯する場合があります。
NTBCPT−0は，通信データを暗号化して機密を守る暗号機能を搭載したハードウェアアクセラレートボードです。
NTBCPT−0は，ネットワークインタフェースボード（NIF）と同等の形状となっており，NIFと同様にネットワークインタフェースボード用スロットに搭載して使用します。
（1）外 観
LEDについては表1.3-1を参照してください。図中の番号が表の番号に対応しています。

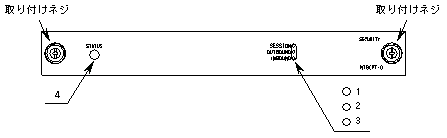

図 1.3-1 NTBCPT−0の外観
（2）LED
表 1.3-1 NTBCPT−0正面パネルLEDの表示について
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
SESSION |
LED：緑 |
SAD状態を示す |
緑点灯：SA情報保持中 |
|
2 |
OUTBOUND |
LED：緑 |
暗号化，復号化処理の状態を示す |
緑点灯：暗号化処理中 |
|
3 |
INBOUND |
LED：緑 |
緑点灯：復号化処理中 |
|
|
4 |
STATUS |
LED：緑 |
暗号アクセラレートボードの動作状態を示す |
緑点灯：動作可能 |
1.4.1 メモリカード（MC）
（1）BMC64
64MBのコンパクトフラッシュメモリカードです。
図 1.8-1 BMC64の外観
|
|
メモリカードは弊社の標準品をご使用ください。標準品以外のものを使用した場合，動作の保証はいたしません。 |
（2）BMC256
256MBのコンパクトフラッシュメモリカードです。
図 1.8-1 BMC256の外観
|
|
メモリカードは弊社の標準品をご使用ください。標準品以外のものを使用した場合，動作の保証はいたしません。 |
1.4.2 メモリ（MS）
（1）BMS128A
128MBのDIMMです。
このメモリは，AX2001RおよびAX2002Rで使用します。
図 1.8-2 BMS128Aの外観
|
|
AX2002RXにはBMS128Aは使用することはできません。BMS256Aを使用してください。 |
（2）BMS256A
256MBのDIMMです。
このメモリは，AX2000Rシリーズ共通で使用することができます。
図 1.8-3 BMS256Aの外観
GBICには，GBIC−SX，GBIC−LX，GBIC−LHの3種類のものがあり，さらに外観上3つのタイプ（モジュールAタイプ，モジュールBタイプ，モジュールCタイプ）があります。
GBICは，ネットワークインタフェースボードに装着して使用します。
|
|
レーザー光を使用していますので直接のぞかないでください。 |
|
|
GBICは弊社の標準品をご使用ください。標準品以外のものを使用した場合，動作の保証はいたしません。 |
（1）GBICB−SX
1000BASE−SXを使用する場合に，ネットワークインタフェースボードNEB1G−1Bに装着します。

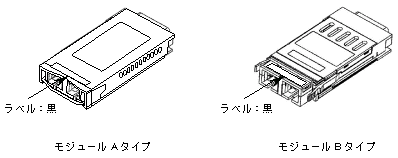

図 1.8-4 GBICB−SX
|
|
GBICB−SXには，モジュールAタイプとモジュールBタイプの2タイプのものが存在しますが，機能上の違いはありません。 |
（2）GBICB−LX
1000BASE−LXを使用する場合に，ネットワークインタフェースボードNEB1G−1Bに装着します。
図 1.8-5 GBICB−LX
（3）GBICB−LH
1000BASE−LHを使用する場合に，ネットワークインタフェースボードNEB1G−1Bに装着します。
図 1.8-6 GBICB−LH
