運用コマンドレファレンス Vol.1


show snmp

SNMP情報を表示します。

インフォームリクエスト情報では,次の単位で情報を表示します。

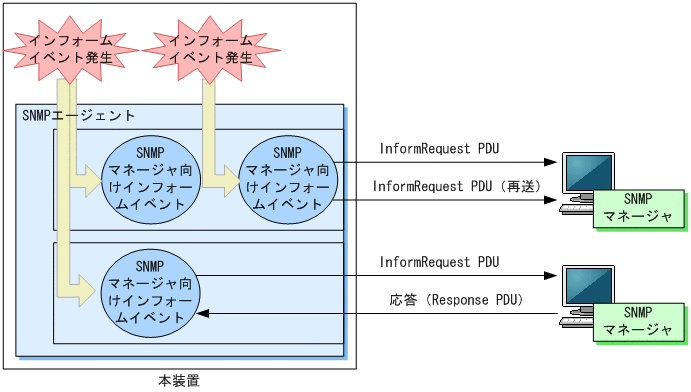

図18‒1 インフォームリクエスト情報

[図データ]

[入力形式]

show snmp

[入力モード]

一般ユーザモードおよび装置管理者モード

[パラメータ]

なし

[実行例]

図18‒2 show snmpコマンド実行例
> show snmp
Date 20XX/03/18 13:34:17 UTC
Contact: snmp@example.com
Location: Japan
SNMP packets input  : 149346    (get:186696 set:0)
    Get-request PDUs    : 1992
    Get-next PDUs       : 147354
    Get-bulk PDUs       : 0
    Set-request PDUs    : 0
    Response PDUs       : 0    (with error 0)
    Error PDUs          : 0
        Bad SNMP version errors: 0
        Unknown community name : 0
        Illegal operation      : 0
        Encoding errors        : 0

SNMP packets output : 149475
    Trap PDUs           : 125
    Inform-request PDUs : 4
    Response PDUs       : 149346    (with error 499)
        No errors              : 148847
        Too big errors         : 0
        No such name errors    : 499
        Bad values errors      : 0
        General errors         : 0
    Timeouts            : 1
    Drops               : 0

[TRAP]
    Host: 192.168.0.65, sent:3
    Host: 192.168.0.210, sent:61

[INFORM]
    Timeout(sec)       : 30
    Retry              : 3
    Pending informs    : 2/25 (current/max)
    Host: 192.168.0.1
        sent    :2          retries:1
        response:0          pending:2          failed:0          dropped:0
    Host: 2001:db8::10
        sent    :1          retries:0
        response:0          pending:1          failed:0          dropped:0

[表示説明]

表18‒1 show snmpコマンドの表示内容

表示項目

表示内容

表示詳細情報

Contact

本装置の連絡先を示します。

コンフィグレーションコマンドsnmp-server contactで設定した値

Location

本装置を設置する場所の名称を示します。

コンフィグレーションコマンドsnmp-server locationで設定した値

SNMP packets input

snmpInPkts(SNMP受信メッセージの総数)を示します。

get

snmpInTotalReqVars(MIBの収集が成功したMIBオブジェクトの総数)を示します。

set

snmpInTotalSetVars(MIBの設定が成功したMIBオブジェクトの総数)を示します。

Get-request PDUs

snmpInGetRequests(受信したGetRequest PDUの総数)を示します。

Get-next PDUs

snmpInGetNexts(受信したGetNextRequest PDUの総数)を示します。

Get-bulk PDUs

受信したGetBulkRequest PDUの総数を示します。

0〜4294967295

Set-request PDUs

snmpInSetRequests(受信したSetRequest PDUの総数)を示します。

Response PDUs

snmpInGetResponses(受信したGetResponse PDUの総数)を示します。

with error

受信したGetResponse PDUのうち,エラーステータスがnoErrorでないPDUの数を示します。

0〜4294967295

Error PDUs

PDUの受信処理でのエラーの総数を示します。

0〜4294967295

Bad SNMP version errors

snmpInBadVersions(未サポートバージョン受信メッセージの総数)を示します。

Unknown community name

snmpInBadCommunityNames(未使用コミュニティのSNMP受信メッセージの総数)を示します。

Illegal operation

snmpInBadCommunityUses(指定コミュニティで許可されないオペレーションを示す受信メッセージの総数)を示します。

Encoding errors

snmpInASNParseErrs(ASN.1エラーの受信メッセージの総数)を示します。

SNMP packets output

snmpOutPkts(SNMP送信メッセージの総数)を示します。

Trap PDUs

snmpOutTraps(送信したTrap PDUの総数)を示します。

Inform-request PDUs

送信したInform-request PDUの総数を示します。

0〜4294967295

Response PDUs

snmpOutGetResponses(送信したGetResponse PDUの総数)を示します。

with error

送信したGetResponse PDUのうち,エラーステータスがnoErrorでないPDUの数を示します。

0〜4294967295

No errors

エラーステータスがnoErrorの送信PDUの総数を示します。

0〜4294967295

Too big errors

snmpOutTooBigs(エラーステータスがtooBigの送信PDUの総数)を示します。

No such name errors

snmpOutNoSuchNames(エラーステータスがnoSuchNameの送信PDUの総数)を示します。

Bad values errors

snmpOutBadValues(エラーステータスがbadValueの送信PDUの総数)を示します。

General errors

snmpOutGenErrs(エラーステータスがgenErrの送信PDUの総数)を示します。

Timeouts

タイムアウトしたInformRequest PDUの総数を示します。

0〜4294967295

Drops

応答待ちインフォームイベントの最大保持数を超えるなどの要因によって廃棄した,SNMPマネージャ向けインフォームイベントの総数を示します。

0〜4294967295

[TRAP]

トラップ情報を示します。

Host

トラップ送信先を示します。

コンフィグレーションコマンドsnmp-server hostの<manager address>パラメータで設定した値

VRF

VRF IDを示します。

コンフィグレーションコマンドsnmp-server hostのvrfパラメータで設定した値

sent

トラップ送信回数を示します。

0〜4294967295

[INFORM]

インフォーム情報を示します。

Timeout(sec)

タイムアウト設定時間(秒)を示します。

コンフィグレーションコマンドsnmp-server informsのtimeoutパラメータで設定した値

Retry

再送設定回数を示します。

コンフィグレーションコマンドsnmp-server informsのretriesパラメータで設定した値

Pending informs : <current>/<max>

保持しているインフォームイベント数と最大数を示します。SNMPマネージャからの応答がない場合にインフォームイベントを保持します。

<current>:現在保持しているインフォームイベント数

<max>:コンフィグレーションコマンドsnmp-server informsのpendingパラメータで設定した値

Host

インフォーム送信先を示します。

コンフィグレーションコマンドsnmp-server hostの<manager address>パラメータで設定した値

VRF

VRF IDを示します。

コンフィグレーションコマンドsnmp-server hostのvrfパラメータで設定した値

sent

InformRequest PDUを送信したSNMPマネージャ向けインフォームイベント数を示します。

0〜4294967295

retries

InformRequest PDUの再送数を示します。

0〜4294967295

response

SNMPマネージャ向けインフォームイベントに対するSNMPマネージャからの応答数を示します。

0〜4294967295

pending

SNMPマネージャからの応答を待つSNMPマネージャ向けインフォームイベントの数を示します。

0〜80000

failed

SNMPマネージャ向けインフォームイベントの送信失敗回数を示します。再送を繰り返しても応答がない場合に送信失敗となります。

0〜4294967295

dropped

応答待ちインフォームイベントの最大保持数を超えるなどの要因によって廃棄した,SNMPマネージャ向けインフォームイベントの数を示します。

0〜4294967295

[通信への影響]

なし

[応答メッセージ]

表18‒2 show snmpコマンドの応答メッセージ一覧

メッセージ

内容

The command cannot be executed in the standby system.

このコマンドは待機系では実行できません。

The command cannot be executed. Try again.

コマンドを実行できません。再実行してください。

The command is not authorized by the RADIUS/TACACS+ server or the configuration.

このコマンドはRADIUSサーバ,TACACS+サーバ,またはコンフィグレーションで承認されていません。

The connection with the SNMP program failed. Retry the command.

SNMPプログラムとの通信が失敗しました。コマンドを再実行してください。

[注意事項]

  1. 本装置では,SNMPエージェント,およびSNMPマネージャ相当の機能を持つsnmpの運用コマンド群をサポートしています。本コマンドで表示する統計情報は,SNMPエージェントだけを統計情報の対象としていて,snmpの運用コマンド群の統計情報は含みません。

  2. 本コマンドで表示する統計情報には,snmpの運用コマンド群でMIBを取得した場合でも,ネットワーク上のSNMPマネージャからMIBを取得したときと同様にメッセージ数やPDU数がカウントされます。

  3. coldStartのインフォームを送信した場合,その応答を受信するまでの間に発生したSNMPマネージャ向けインフォームイベントは,すぐに送信しないで保持します。このとき,未送信分のSNMPマネージャ向けインフォームイベント数はpendingにカウントして,最初にインフォームを送信したときにsentにカウントします。
