12.2.9　トラッキング連携による優先度変更の設定

次の図に示す構成例を基に，トラッキング連携のコンフィグレーションを説明します。

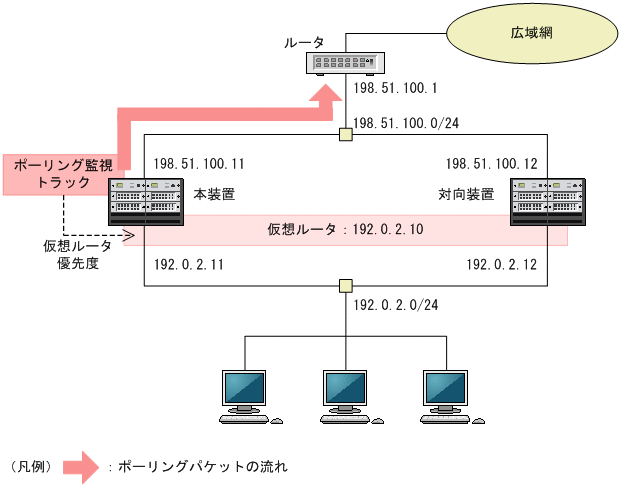

図12‒8　トラッキング連携の構成例

この構成例では，本装置と対向装置を冗長構成にして，192.0.2.0/24のネットワークではVRRPを構成します。また，広域網へつながるルータを静的監視トラッキング機能で監視します。ポーリングが届かない間は仮想ルータの優先度を減らして，ルータへのポーリングが届く装置がマスタとなりやすいように構成します。

トラッキング機能とトラックの設定については「コンフィグレーションガイド Vol.2」　「23　トラッキング機能」を参照してください。

［設定のポイント］

ここでは，先にトラックを設定して動作させたあと，トラッキング連携を設定する例を示します。

［コマンドによる設定］

1. (config)# track-target name TRACK101

   (config-track-target)# target ip 198.51.100.1 source 198.51.100.11

   (config-track-target)# exit

   隣接するルータのアドレス198.51.100.1へのICMP監視トラック（TRACK101）を設定します。

2. (config)# interface gigabitethernet 1/1

   (config-if)# vrrp 2 ip 192.0.2.10

   (config-if)# vrrp 2 priority 150

   イーサネットインタフェース1/1にVRRPを設定します。仮想ルータIDを2，仮想ルータのIPアドレスを192.0.2.10，仮想ルータの優先度を150とします。

3. (config-if)# vrrp 2 track-target TRACK101 decrement 100

   (config-if)# exit

   仮想ルータID 2の仮想ルータを，トラック（TRACK101）と連携させます。優先度減算方式を指定し，トラック（TRACK101）がDownになると，仮想ルータの優先度が100減少するように設定します。
