10.2.6　VRF（エクストラネット）構成での設定

［設定のポイント］

VRF（エクストラネット）構成では，VRF間の経路交換を設定します。DHCP/BOOTPパケットの転送先を設定するときに，vrfパラメータを指定します。

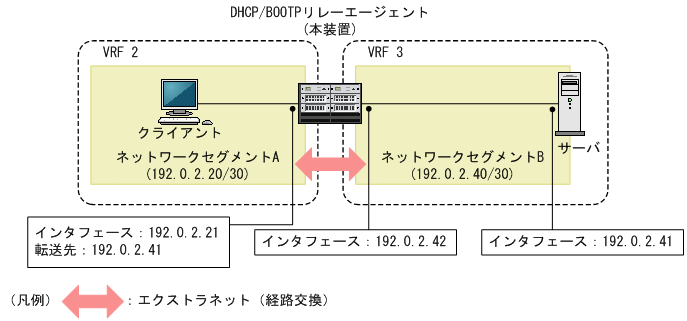

図10‒11　VRF（エクストラネット）構成

［コマンドによる設定］

1. (config)# vrf definition 2

   (config-vrf)# exit

   (config)# interface gigabitethernet 1/5

   (config-if)# vrf forwarding 2

   (config-if)# ip address 192.0.2.21 255.255.255.252

   (config-if)# exit

   あらかじめ，VRFとクライアント側インタフェース（VRF 2）のVRF ID，IPアドレスを設定しておきます。

2. (config)# vrf definition 3

   (config-vrf)# exit

   (config)# interface gigabitethernet 1/7

   (config-if)# vrf forwarding 3

   (config-if)# ip address 192.0.2.42 255.255.255.252

   (config-if)# exit

   項番1と同様に，サーバへ転送するインタフェース（VRF 3）にもあらかじめVRF ID，IPアドレスを設定しておきます。

3. (config)# route-map VRF3PERMIT permit

   (config-route-map)# match vrf 3

   (config-route-map)# exit

   (config)# vrf definition 2

   (config-vrf)# import inter-vrf VRF3PERMIT

   (config-vrf)# exit

   VRF 3の経路へのアクセスを許可して，VRF 3の経路をVRF 2に導入するように設定します。

4. (config)# route-map VRF2PERMIT permit

   (config-route-map)# match vrf 2

   (config-route-map)# exit

   (config)# vrf definition 3

   (config-vrf)# import inter-vrf VRF2PERMIT

   (config-vrf)# exit

   VRF 2の経路へのアクセスを許可して，VRF 2の経路をVRF 3に導入するように設定します。

5. (config)# interface gigabitethernet 1/5

   (config-if)# ip helper-address vrf 3 192.0.2.41

   クライアントと接続するインタフェース（VRF 2）に，サーバ宛てDHCP/BOOTPパケットの転送先としてVRF 3側のサーバのIPアドレスを設定します。
