5.1.3　エクストラネット

VRFによってトラフィックを分離しながら，特定のVRF間だけ通信できるようにすることをエクストラネットと呼びます。これによって，VRF間のセキュリティを確保した状態で共通サーバを設置するような共有ネットワークが構築できます。

エクストラネットの実現には，次に示すVRF間中継技術のどれかを使用します。

• VRF間の経路交換

• VRF間にわたるスタティックルーティング

• ポリシーベースルーティング

エクストラネットの構築例を次の図に示します。

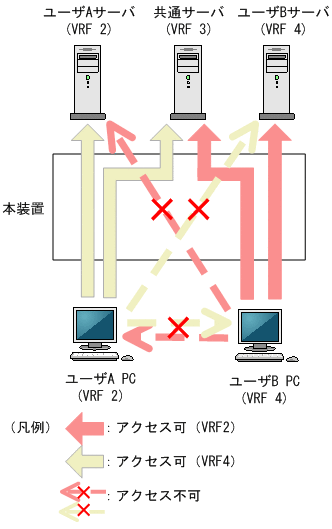

図5‒1　経路交換によるエクストラネット

• ユーザA（VRF2）とユーザB（VRF 4）は経路情報が分離されているため通信できません。

• ユーザA（VRF 2）と共通サーバ（VRF 3），およびユーザB（VRF 4）と共通サーバ（VRF 3）はそれぞれ経路交換しているため通信できます。

このとき，本装置で持つ経路情報と情報交換の流れについて，次の図に示します。

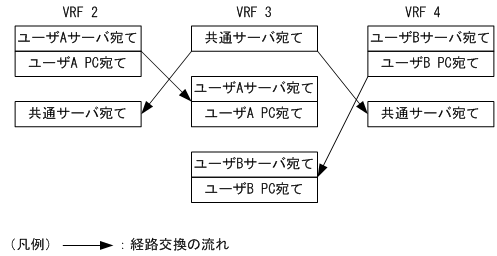

図5‒2　本装置の経路情報

エクストラネットを実現する各機能の詳細は，ポリシーベースルーティング，ユニキャストルーティング，マルチキャストルーティングおよび各機能の章を参照してください。
