コンフィグレーションガイド Vol.2


12.1 QoS制御構造

ネットワークを利用したサービスの多様化に伴って,通信品質を保証しないベストエフォート型のトラフィックに加え,実時間型・帯域保証型のトラフィックが増加しています。本装置のQoS制御を使用することによって,トラフィック種別に応じた通信品質を提供できます。

本装置のQoS制御は,回線の帯域やキューのバッファ容量などの限られたネットワーク資源を有効に使用できます。アプリケーションごとに要求されるさまざまな通信品質を満たすために,QoS制御を使用してネットワーク資源を適切に分配します。

本装置のQoS制御の機能ブロックを次の図に示します。

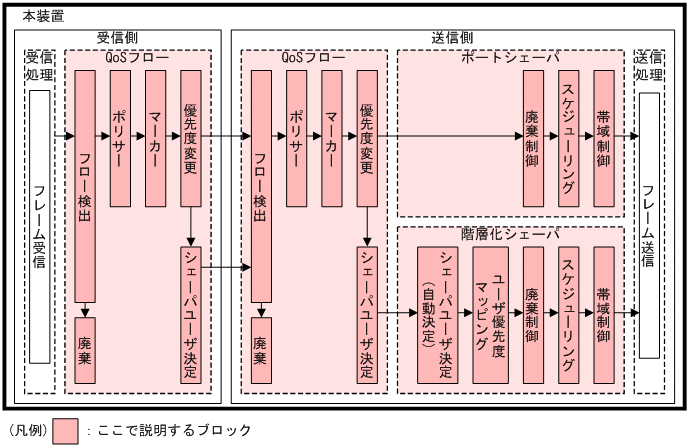

図12‒1 本装置のQoS制御の機能ブロック

[図データ]

図に示したQoS制御の各機能ブロックの概要を次の表に示します。

表12‒1 QoS制御の各機能ブロックの概要

機能部位

機能概要

QoSフロー

フロー検出

MACヘッダやプロトコル種別,IPアドレス,ポート番号などの条件に一致するフローを検出します。

ポリサー

フローごとに帯域を監視して,帯域を超えたフローに対してペナルティを与えます。

マーカー

VLAN Tagヘッダのユーザ優先度やIPヘッダのDSCPを書き換えます。

優先度変更

フローに対して優先クラスや,廃棄されやすさを示す廃棄クラスを変更します。

廃棄

フロー検出したフローを廃棄します。

シェーパユーザ決定

フローごとに階層化シェーパユーザを決定します。

ポートシェーパ

廃棄制御

フレームの優先度とキューの状態に応じて,該当フレームをキューイングするか廃棄するかを制御します。

スケジューリング

各キューからのフレームの出力順序を制御します。

帯域制御

各ポートの出力帯域を制御します。

階層化シェーパ

【OP-SHPS】

シェーパユーザ決定(自動決定)

ランダム振り分けやVLAN IDマッピングによって,シェーパユーザを自動で決定します。

ユーザ優先度マッピング

ユーザ優先度によってキュー番号を決定します。

廃棄制御

フレームの優先度とキューの状態に応じて,該当フレームをキューイングするか廃棄するかを制御します。

スケジューリング

各キューからのフレームの出力順序を制御します。

帯域制御

各ポートの出力帯域を制御します。さらに,シェーパユーザごとに出力帯域を制御します。

QoSフローでは,フロー検出したフローに対してポリサー,マーカー,優先度変更,シェーパユーザ決定,または廃棄を実施します。

ポートシェーパでは,フレームの優先度に基づいて廃棄制御,スケジューリングおよび送信時の帯域制御を実施します。

階層化シェーパでは,上記の動作に加えて,シェーパユーザ決定,およびユーザ優先度マッピングを実施します。【OP-SHPS】
