5.1.1　2段のVLAN TagでのMACアドレス学習

通常のMACアドレス学習ではTagなしまたは1段のVLAN Tagを扱いますが，QinQ網向け機能のハードウェアプロファイルを設定すると，2段のVLAN Tagを扱うMACアドレス学習ができるようになります。

2段のVLAN TagでのMACアドレス学習によって，同一VLAN（S-Tag）でもC-Tag値が異なる場合，別のエントリとしてMACアドレステーブルへ登録されるため，別々に通信できます。複数VPNを集約するVLAN上で，2段のVLAN TagでのMACアドレス学習を使用した例を次の図に示します。

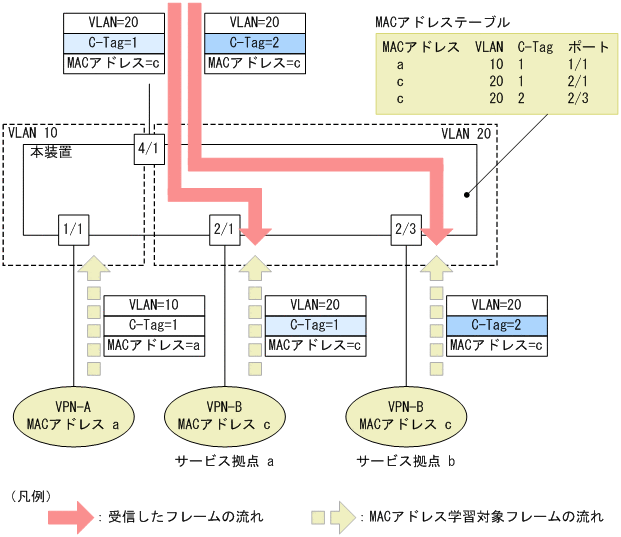

図5‒1　2段のVLAN TagでのMACアドレス学習

VPN-BのVLAN 20内では，二つのサービス拠点を接続しています。VRRPの設定などによって両拠点が同一の送信元MACアドレスになった場合でも，C-Tag値が異なっていると，本装置のMACアドレステーブルには別のエントリとして登録されます。登録後は，受信したフレームのC-Tag値に基づいて，該当するポートへ中継できます。
