1.1.3 VLAN

VLANは,スイッチ内を仮想的なグループに分ける機能のことです。スイッチ内を複数のVLANにグループ分けすることによってブロードキャストドメインを分割します。これによって,ブロードキャストフレームの抑制や,セキュリティの強化を図れます。VLANの概要を次の図に示します。

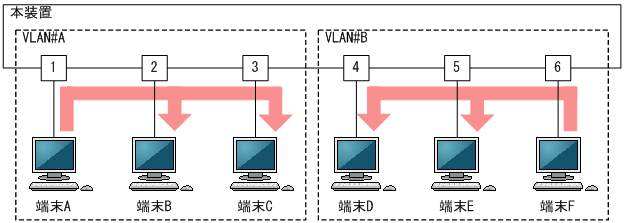

図1‒1 VLANの概要

[図データ]

この図では,VLAN#AとVLAN#Bに分割したことで,VLAN#Aの端末Aからのブロードキャストパケットは端末BおよびCには中継されますが,VLAN#Bの端末D,E,およびFには中継されません。このように,VLAN#AとVLAN#Bの間ではブロードキャストドメインが分割されるため,互いのフレームが届くことはありません。
