14.3.1　冗長化時の装置構成

スイッチファブリック機構（SFU）を冗長化する場合，SFUを2枚以上搭載します。SFUの冗長化では，すべてのSFUが運用系として稼働します。冗長構成時にSFUに障害が発生した場合，運用系として稼働しているほかのSFUを使用して通信を継続します。なお，SFUを3枚以上搭載することでパケット転送性能を最大にできます。

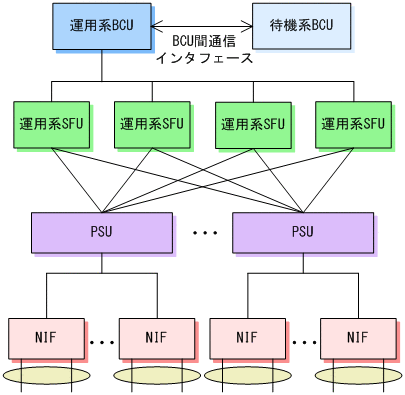

BCU-SFU-PSU-NIF間の冗長構成でのインタフェースを次の図に示します。運用系SFUはそれぞれ独立したインタフェースでPSUと接続して，パケットを転送します。
