27.1.6 Linktrace
Linktraceはレイヤ2レベルで動作するtraceroute相当の機能です。同一MA内のMEP-MEP間またはMEP-MIP間を経由する装置の情報を収集し，ルート情報を出力します。
Linktrace Message（CFM PDUの一種）を送信し，返ってきた応答をルート情報として収集します。

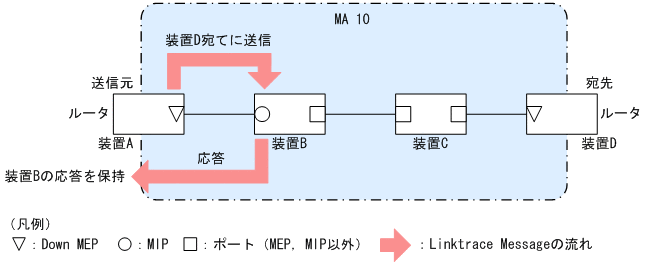

宛先にLinktrace Messageを送信した例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3219280.GIF)
Linktrace Messageは宛先までMIPを経由して転送されます。MIPは転送する際に，自装置のどのポートで受信して，どのポートで転送したのかを応答します。送信元装置はルート情報として応答メッセージを保持します。

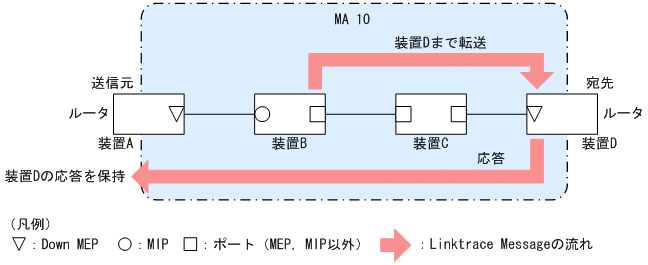

宛先にLinktrace Messageを転送した例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3219290.GIF)
応答を返したMIPは宛先までLinktrace Messageを転送します。装置Cのように，MEPまたはMIPが設定されていない装置は応答を返しません（応答を返すには一つ以上のMIPが設定されている必要があります）。
宛先のMEPまたはMIPまでLinktrace Messageが到達すると，宛先のMEPまたはMIPは到達したことと，どのポートで受信したのかを送信元に応答します。
送信元では，保持した応答をルート情報として出力して，宛先までのルートを確認します。
Linktraceは装置単位に応答します。例えば，装置内に設定されたMIPが一つでも複数でも，どちらの場合も同じように，受信ポートと転送ポートの情報を応答します。
LinktraceはCCの学習内容を使用するため，事前にCCを動作させておく必要があります。また，宛先にMIPを指定する場合は，事前にMIPのポートのMACアドレスを調べておく必要があります。
(a) Linktraceによる障害の切り分け
Linktraceの実行結果によって，障害が発生した装置やポートなどを絞り込めます。
■ タイムアウトを検出した場合

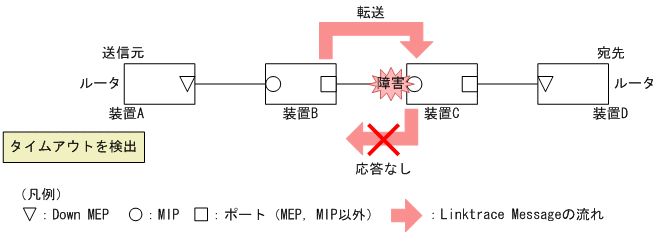

Linktraceでタイムアウトを検出した例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3219300.GIF)
この例では，装置AがLinktraceでタイムアウトを検出した場合，ネットワーク上の受信側のポートが通信できない状態が考えられます。Linktrace Messageが装置Bから装置Cに転送されていますが，装置Cが通信できない状態になっていて，応答を返さないため，タイムアウトになります。
■ 転送不可を検出した場合

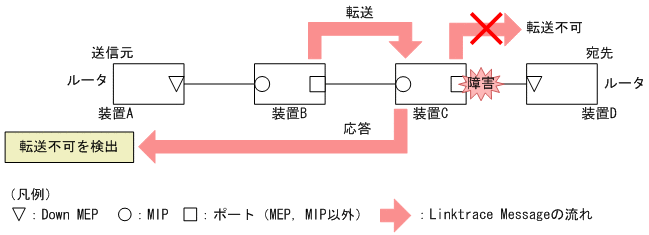

Linktraceで通信不可を検出した例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3219310.GIF)
装置AがLinktraceでの転送不可を検出した場合，ネットワーク上の送信側のポートが通信できない状態が考えられます。これは，装置Cが装置D（宛先）にLinktrace Messageを転送できなかった場合，装置Aに送信側ポートが通信できない旨の応答を返すためです。
(b) Linktraceの応答について
Linktrace Messageはマルチキャストフレームです。
CFMが動作している装置でLinktrace Messageを転送する際には，MEP CCMデータベースを参照してどのポートで転送するか決定します。
CFMが動作していない装置ではLinktrace Messageをフラッディングします。このため，CFMが動作していない装置がネットワーク上にある場合，宛先のルート以外の装置からも応答が返ります。
