4.3.1 概要

Tag変換は,Taggedフレームをレイヤ2中継する際に,フレームのVLAN TagのVLAN IDフィールドを別の値に変換する機能です。この機能によって,異なるVLAN IDで設定した既設のVLANを一つのVLANとして接続できるようになります。

Tag変換は,トランクポートで指定します。Tag変換を使用しない場合は,VLAN TagのVLAN IDフィールドにそのVLANのVLAN IDを使用します。Tag変換を指定した場合はそのIDを使用します。

Tag変換の構成例を次の図に示します。図では,ポート1でTag変換が未指定であり,ポート2およびポート3にそれぞれTag変換を設定して,VLAN TagのVLAN IDフィールドを変換して中継します。また,フレームを受信するときにも,各ポートで設定したIDのVLAN TagのフレームをVLAN 100で扱います。

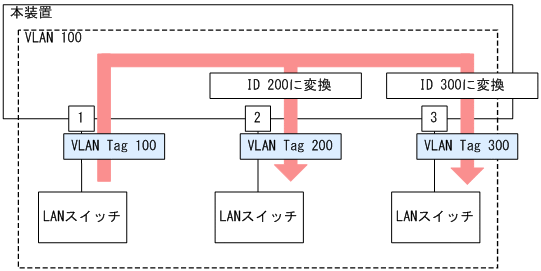

図4‒2 Tag変換の構成例
