11.1 QoS制御構造
ネットワークを利用したサービスの多様化に伴って，通信品質を保証しないベストエフォート型のトラフィックに加え，実時間型・帯域保証型のトラフィックが増加しています。本装置のQoS制御を使用することによって，トラフィック種別に応じた通信品質を提供できます。
本装置のQoS制御は，回線の帯域やキューのバッファ容量などの限られたネットワーク資源を有効に使用できます。アプリケーションごとに要求されるさまざまな通信品質を満たすために，QoS制御を使用してネットワーク資源を適切に分配します。

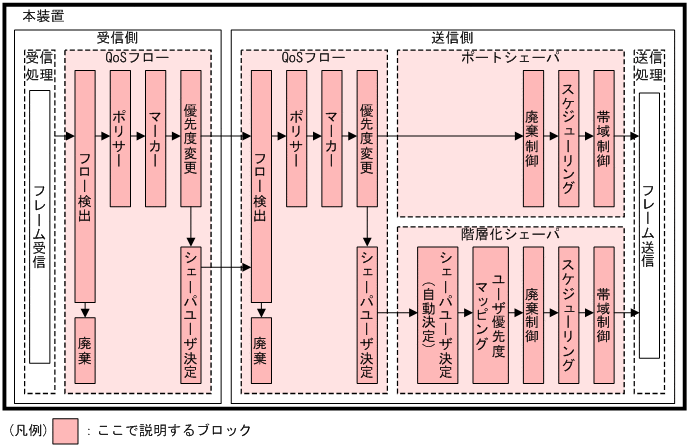

本装置のQoS制御の機能ブロックを次の図に示します。
図に示したQoS制御の各機能ブロックの概要を次の表に示します。
表11‒1 QoS制御の各機能ブロックの概要
|
機能部位
|
機能概要
|
|
QoSフロー
|
フロー検出
|
MACヘッダやプロトコル種別，IPアドレス，ポート番号などの条件に一致するフローを検出します。
|
|
ポリサー
|
フローごとに帯域を監視して，帯域を超えたフローに対してペナルティを与えます。
|
|
マーカー
|
VLAN Tagヘッダのユーザ優先度やIPヘッダのDSCPを書き換えます。
|
|
優先度変更
|
フローに対して優先クラスや，廃棄されやすさを示す廃棄クラスを変更します。
|
|
廃棄
|
フロー検出したフローを廃棄します。
|
|
シェーパユーザ決定
|
フローごとに階層化シェーパユーザを決定します。
|
|
ポートシェーパ
|
廃棄制御
|
フレームの優先度とキューの状態に応じて，該当フレームをキューイングするか廃棄するかを制御します。
|
|
スケジューリング
|
各キューからのフレームの出力順序を制御します。
|
|
帯域制御
|
各ポートの出力帯域を制御します。
|
|
階層化シェーパ
【OP-SHPS】
|
シェーパユーザ決定（自動決定）
|
ランダム振り分けやVLAN IDマッピングによって，シェーパユーザを自動で決定します。
|
|
ユーザ優先度マッピング
|
ユーザ優先度によってキュー番号を決定します。
|
|
廃棄制御
|
フレームの優先度とキューの状態に応じて，該当フレームをキューイングするか廃棄するかを制御します。
|
|
スケジューリング
|
各キューからのフレームの出力順序を制御します。
|
|
帯域制御
|
各ポートの出力帯域を制御します。さらに，シェーパユーザごとに出力帯域を制御します。
|
QoSフローでは，フロー検出したフローに対してポリサー，マーカー，優先度変更，シェーパユーザ決定，または廃棄を実施します。
ポートシェーパでは，フレームの優先度に基づいて廃棄制御，スケジューリングおよび送信時の帯域制御を実施します。
階層化シェーパでは，上記の動作に加えて，シェーパユーザ決定，およびユーザ優先度マッピングを実施します。【OP-SHPS】
![[図データ]](./GRAPHICS/K3202010.GIF)
