3.1.4　PRUとNIFの搭載

PRUにNIFを搭載するためのスロットがあり，1枚のPRUにシングルハーフサイズNIFを最大4枚，シングルフルサイズNIFを最大2枚搭載できます。また，1枚のPRUにシングルフルサイズNIFとシングルハーフサイズNIFを混載できます。

PRUとNIFの搭載イメージを次の図に示します。

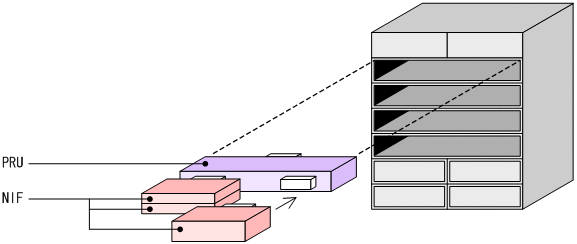

図3‒1　PRUとNIFの搭載イメージ

NIFの搭載構成を次の図に示します。

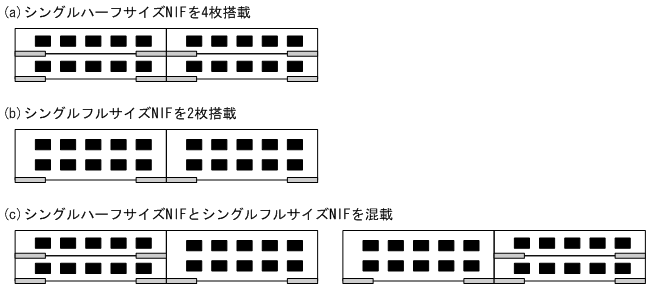

図3‒2　NIFの搭載構成

なお，PRUとNIFの組み合わせによってはNIFの搭載条件があります。搭載条件の有無を次の表に示します。

（凡例）　○：条件なし　△：条件あり

注※

下段のNIFスロットだけに搭載できます。該当するNIFを搭載した場合，その上段のNIFスロットにはNIFを搭載できません。また，上段のNIFスロットにNIFを搭載した場合，下段のNIFスロットには該当するNIFを搭載できません。

条件に違反すると，NIFを起動できません。
