14.5.2　電源ユニット冗長

装置の運用に必要なPSの個数に対して，予備のPSを1個以上搭載して運用する方式です。一部のPSが故障しても残りのPSで給電を継続します。なお，故障したPSの搭載位置に関係なく，必要な個数以上のPSが動作していれば運用を継続できます。電源ユニット冗長の構成例を次の図に示します。

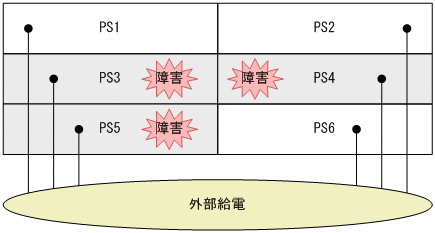

図14-6　電源ユニット冗長の構成例

[図データ]

6個のPSを搭載していて運用に必要なPSが3個の場合，3個のPSに障害が発生しても運用を継続できます。

PSに障害が発生してPSが冗長構成でなくなったり，障害から回復して冗長構成になったりした場合には，システムメッセージを出力およびSNMP通知を送信します。
