3.1.3　PRUとNIFの搭載

PRUにNIFを搭載するためのスロットがあり，1枚のPRUにシングルハーフサイズNIFを最大4枚，シングルフルサイズNIFを最大2枚搭載できます。また，1枚のPRUにシングルフルサイズNIFとシングルハーフサイズNIFを混載できます。

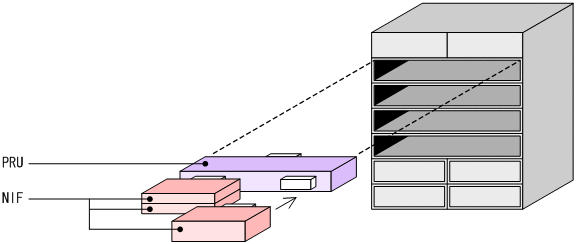

PRUとNIFの搭載イメージを次の図に示します。

図3-1　PRUとNIFの搭載イメージ

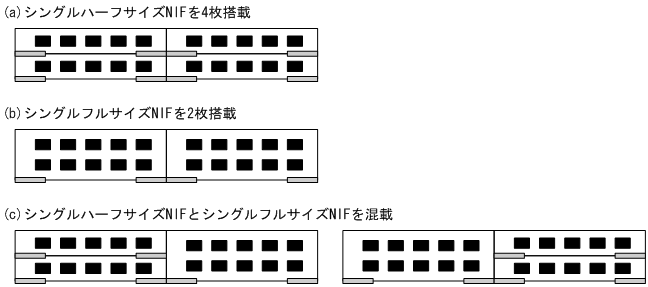

NIFの搭載構成を次の図に示します。

図3-2　NIFの搭載構成

なお，PRUとNIFの組み合わせによってはNIFの搭載条件があります。搭載条件の有無を次の表に示します。

表3-4　PRUとNIFの組み合わせによるNIFの搭載条件の有無

NIF種別	PRU種別
	PRU-1A	PRU-2A
NL1G-12T	○	○
NL1G-12S	○	○
NL1GA-12S	△※	○
NLXG-6RS	○	○
NLXGA-12RS	△※	○
NLXLG-4Q	△※	○
NLCG-1Q	△※	○
NMCG-1C	○	○

（凡例）　○：条件なし　△：条件あり

注※

下段のNIFスロットだけに搭載できます。該当するNIFを搭載した場合，その上段のNIFスロットにはNIFを搭載できません。また，上段のNIFスロットにNIFを搭載した場合，下段のNIFスロットには該当するNIFを搭載できません。

条件に違反すると，NIFを起動できません。
