4.3　Ring Protocolの通信障害

Autonomous Extensible Ring Protocolは，リングトポロジでのレイヤ2ネットワークの冗長化プロトコルで，以降，Ring Protocolと呼びます。

Ring Protocol運用時に通信ができない場合は，次の図に示す解析フローに従って，現象を把握して原因を切り分けてください。

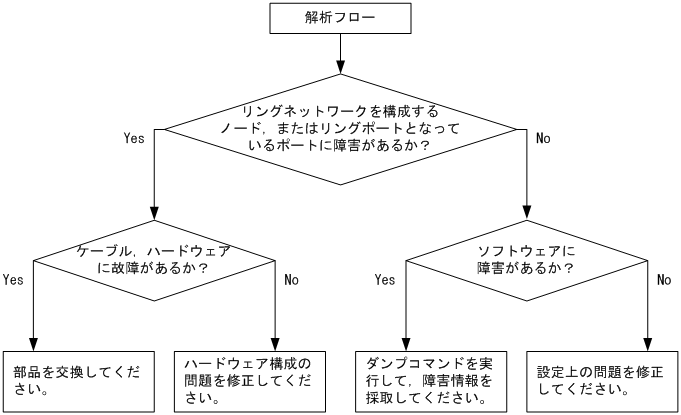

図4-1　解析フロー

Ring Protocol運用時に，正常に動作しない，またはリングネットワークの障害を検出する場合は，該当のリングネットワークを構成するすべてのノードに対して，次の表に示す障害解析方法に従って原因を切り分けてください。

表4-4　Ring Protocolの障害解析方法

項番	確認内容・コマンド	対応
1	Ring Protocolの動作状態を確認してください。 show axrp	Oper Stateにenableが表示されている場合は，項番2へ。
		Oper Stateに"-"が表示されている場合は，Ring Protocolが動作するために必要なコンフィグレーションがそろっていません。コンフィグレーションを確認してください。
		Oper Stateにdisableが表示されている場合は，Ring Protocolが無効になっています。コンフィグレーションを確認してください。
		Oper StateにNot Operatingが表示されている場合は，Ring Protocolが動作していません。コンフィグレーションに矛盾（本装置の動作モード，および属性とリングポートの組み合わせが適切でないなど）がないか，コンフィグレーションを確認してください。 コンフィグレーションに矛盾がない場合は，項番2へ。
2	動作モードと属性を確認してください。 show axrp	ModeとAttributeの内容がネットワーク構成どおりの動作モードと属性になっている場合は，項番3へ。
		上記が異なる場合は，コンフィグレーションを確認してください。
3	各VLANグループのリングポート，およびその状態を確認してください。 show axrp	Ring PortとRole/Stateの内容がネットワーク構成どおりのポートと状態になっている場合は，項番4へ。
		上記が異なる場合は，コンフィグレーションを確認してください。
4	制御VLAN IDを確認してください。 show axrp detail	Control VLAN IDの内容がネットワーク構成どおりのVLAN IDになっている場合は，項番5へ。
		リングを構成する各装置で制御VLAN IDが異なるなど，上記が異なる場合は，コンフィグレーションを確認してください。
5	VLANグループに属しているVLAN IDを確認してください。 show axrp detail	VLAN IDの内容がネットワーク構成どおりのVLAN IDになっている場合は，項番6へ。
		リングを構成する各装置でVLANグループに属しているVLAN IDが異なるなど，上記が異なる場合は，コンフィグレーションを確認してください。
6	ヘルスチェックフレームの送信間隔のタイマ値（Health Check Interval）とヘルスチェックフレームの保護時間のタイマ値（Health Check Hold Time）を確認してください。 show axrp detail	ヘルスチェックフレームの保護時間のタイマ値が，ヘルスチェックフレームの送信間隔のタイマ値より大きい（伝送遅延も考慮されている）場合は，項番7へ。
		ヘルスチェックフレームの保護時間のタイマ値が，ヘルスチェックフレームの送信間隔のタイマ値より小さい，または等しい（伝送遅延が考慮されていない）場合は，コンフィグレーションを確認して，設定を見直してください。
7	Ring Protocolで使用しているVLANとそのポートの状態を確認してください。 show vlan detail	VLANおよびそのポートの状態に異常がない場合は，項番8へ。
		異常がある場合は，コンフィグレーションの確認も含めて，その状態を復旧してください。
8	フィルタまたはQoSによってRing Protocolで使用する制御フレームが廃棄されていないか確認してください。	確認方法と対応については，「8.1　パケット廃棄の確認」を参照してください。
		Ring Protocolで使用する制御フレームが廃棄されていない場合は，項番9へ。
9	マスタノードおよび共有リンク非監視リングの最終端ノードで，ヘルスチェックフレームの送受信状態を確認してください。 show axrp detail	ヘルスチェックフレームを正常に送受信できない場合は，コンフィグレーションを確認して，設定を見直してください。
