10.2.3　マルチホーム構成での設定

［設定のポイント］
マルチホーム構成の場合，デフォルトではプライマリIPアドレスがDHCP/BOOTPリレーエージェントIPアドレスとなります。
ip dhcp relay gatewayコマンドでDHCP/BOOTPリレーエージェントIPアドレスを別に設定すると，セカンダリIPアドレスをDHCP/BOOTPリレーエージェントIPアドレスとして使用できます。次の図では，セカンダリIPアドレスのネットワークセグメントCにだけDHCP/BOOTPを適用するネットワーク構成としています。

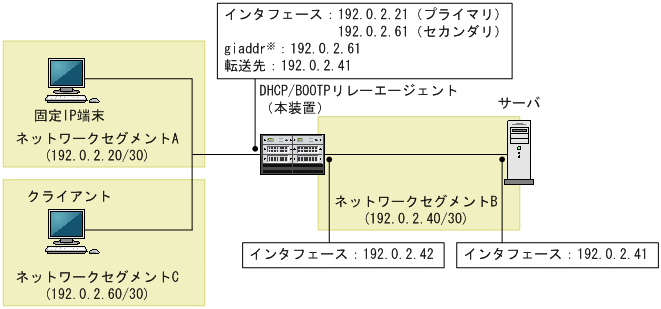

図10-9　マルチホーム構成

[図データ]
注※　DHCP/BOOTPリレーエージェントIPアドレス

［コマンドによる設定］
  1. (config)# interface gigabitethernet 1/5
    (config-if)# ip address 192.0.2.21 255.255.255.252
    クライアントと接続するインタフェースに，あらかじめネットワークセグメントAのIPアドレスをプライマリとして設定しておきます。
    　
  2. (config-if)# ip address 192.0.2.61 255.255.255.252 secondary
    (config-if)# exit
    さらに，クライアントと接続するインタフェースにネットワークセグメントCのIPアドレスをセカンダリとして設定します。
    　
  3. (config)# interface gigabitethernet 1/7
    (config-if)# ip address 192.0.2.42 255.255.255.252
    (config-if)# exit
    項番1と同様に，サーバへ転送するインタフェースにもあらかじめIPアドレスを設定しておきます。
    　
  4. (config)# interface gigabitethernet 1/5
    (config-if)# ip helper-address 192.0.2.41
    クライアントと接続するインタフェースに，サーバ宛てDHCP/BOOTPパケットの転送先としてサーバのIPアドレスを設定します。
    　
  5. (config-if)# ip dhcp relay gateway 192.0.2.61
    (config-if)# exit
    さらに，セカンダリIPアドレス（ネットワークセグメントC）をDHCP/BOOTPリレーエージェントIPアドレスとして設定します。
