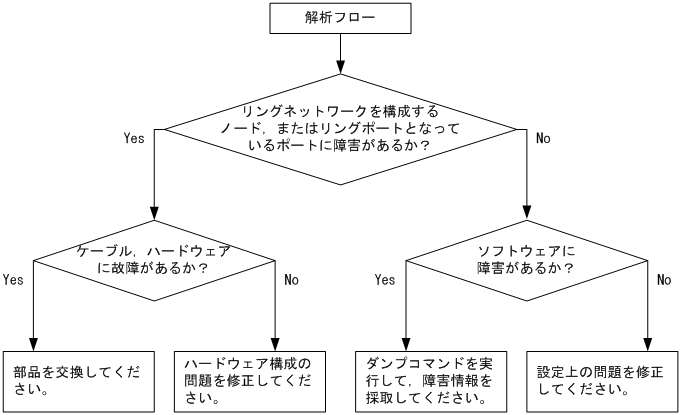

4.3　Ring Protocolの通信障害

1

Ring Protocolの動作状態を確認してください。

• show axrp

Oper Stateにenableが表示されている場合は，項番2へ。

Oper Stateに"-"が表示されている場合は，Ring Protocolが動作するために必要なコンフィグレーションがそろっていません。コンフィグレーションを確認してください。

Oper Stateにdisableが表示されている場合は，Ring Protocolが無効になっています。コンフィグレーションを確認してください。

Oper StateにNot Operatingが表示されている場合は，Ring Protocolが動作していません。コンフィグレーションに矛盾（本装置の動作モード，および属性とリングポートの組み合わせが適切でないなど）がないか，コンフィグレーションを確認してください。

コンフィグレーションに矛盾がない場合は，項番2へ。

2

動作モードと属性を確認してください。

• show axrp

ModeとAttributeの内容がネットワーク構成どおりの動作モードと属性になっている場合は，項番3へ。

上記が異なる場合は，コンフィグレーションを確認してください。

3

各VLANグループのリングポート，およびその状態を確認してください。

• show axrp

Ring PortとRole/Stateの内容がネットワーク構成どおりのポートと状態になっている場合は，項番4へ。

上記が異なる場合は，コンフィグレーションを確認してください。

4

制御VLAN IDを確認してください。

• show axrp detail

Control VLAN IDの内容がネットワーク構成どおりのVLAN IDになっている場合は，項番5へ。

リングを構成する各装置で制御VLAN IDが異なるなど，上記が異なる場合は，コンフィグレーションを確認してください。

5

VLANグループに属しているVLAN IDを確認してください。

• show axrp detail

VLAN IDの内容がネットワーク構成どおりのVLAN IDになっている場合は，項番6へ。

リングを構成する各装置でVLANグループに属しているVLAN IDが異なるなど，上記が異なる場合は，コンフィグレーションを確認してください。

6

ヘルスチェックフレームの送信間隔のタイマ値（Health Check Interval）とヘルスチェックフレームの保護時間のタイマ値（Health Check Hold Time）を確認してください。

• show axrp detail

ヘルスチェックフレームの保護時間のタイマ値が，ヘルスチェックフレームの送信間隔のタイマ値より大きい（伝送遅延も考慮されている）場合は，項番7へ。

ヘルスチェックフレームの保護時間のタイマ値が，ヘルスチェックフレームの送信間隔のタイマ値より小さい，または等しい（伝送遅延が考慮されていない）場合は，コンフィグレーションを確認して，設定を見直してください。

7

Ring Protocolで使用しているVLANとそのポートの状態を確認してください。

• show vlan detail

VLANおよびそのポートの状態に異常がない場合は，項番8へ。

異常がある場合は，コンフィグレーションの確認も含めて，その状態を復旧してください。

8

フィルタまたはQoSによってRing Protocolで使用する制御フレームが廃棄されていないか確認してください。

確認方法と対応については，「8.1　パケット廃棄の確認」を参照してください。

Ring Protocolで使用する制御フレームが廃棄されていない場合は，項番9へ。

9

マスタノードおよび共有リンク非監視リングの最終端ノードで，ヘルスチェックフレームの送受信状態を確認してください。

• show axrp detail

ヘルスチェックフレームを正常に送受信できない場合は，コンフィグレーションを確認して，設定を見直してください。
