25.1.4 IPv4 PIM-SM/PIM-SSM動作インタフェースの設定

[設定のポイント]

マルチキャストルーティング機能を動作させるインタフェースには,PIM-SMまたはPIM-SSMを設定する必要があります。PIM-SMおよびPIM-SSMはインタフェースコンフィグレーションモードで設定します。

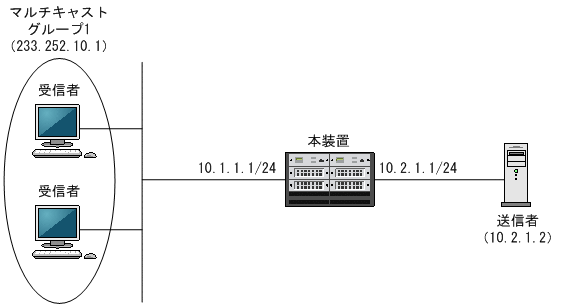

インタフェースのIPv4アドレスを10.1.1.1/24とした場合のPIM-SMおよびPIM-SSM構成例を次の図に示します。

図25‒1 PIM-SM/PIM-SSM構成例

[図データ]

[コマンドによる設定]

  1. (config)# interface gigabitethernet 1/1

    ポート1/1のコンフィグレーションモードに移行します。

  2. (config-if)# ip address 10.1.1.1 255.255.255.0

    ポート1/1にIPv4アドレスを設定します。

  3. (config-if)# ip pim sparse-mode

    ポート1/1にPIM-SMおよびPIM-SSMを設定します。
