13.8.2 IPv4経路集約と集約経路広告の設定

直結経路を集約元経路とする経路集約の設定をします。また,集約経路と直結経路をBGP4に再広告するための設定をします。ただし,再広告の際は集約元となった直結経路を再広告しないようにします。

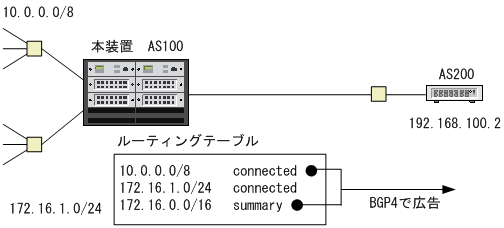

図13‒21 集約経路をBGP4で広告する構成

[図データ]

[設定のポイント]

集約経路の生成にはip summary-addressコマンドを使用します。また,BGP4で集約経路を広告する設定には,redistribute summaryコマンドを使用します。

[コマンドによる設定]

  1. (config)# ip summary-address 172.16.0.0 255.255.0.0 summary-only

    集約経路172.16.0.0/16を生成する設定をします。summary-onlyを指定して,集約元となる直結経路172.16.1.0/24の再広告を抑止します。

  2. (config)# router bgp 100

    (config-router)# neighbor 192.168.100.2 remote-as 200

    隣接ルータ192.168.100.2に対して,BGP4で接続する設定をします。

  3. (config-router)# redistribute summary

    BGP4で集約経路を再広告する設定をします。

  4. (config-router)# redistribute connected

    BGP4で直結経路を再広告する設定をします。
