4.9.1　概要

アグリゲートVLANは，複数のVLANをグループ化し，グループ内のVLANから受信したフレームをグループ内の全VLANに中継できる機能です。このグループをVLANグループと呼びます。通常のVLANは異なるVLANへ中継できませんが，本機能を使用すると，異なるVLAN間で中継できるようになります。

アグリゲートVLANの構成例を次の図に示します。

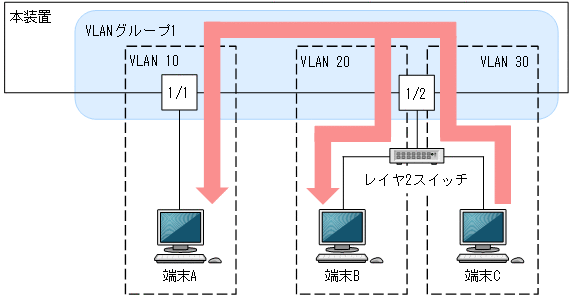

図4‒5　アグリゲートVLANの構成例

この例では，VLAN 10，VLAN 20，およびVLAN 30をVLANグループ1に設定したことで，VLAN 30の端末Cが送信するブロードキャストフレームは，同じVLANグループ1内の，VLAN 10の端末AとVLAN 20の端末Bへ中継されます。このように，ブロードキャストドメインがVLANグループとなるため，異なるVLAN間でフレームを送受信できます。

また，通常のVLANでは，フレームを受信したポートから送信しません。しかし，アグリゲートVLANでは，グループ内のVLANから受信したフレームを，同じグループ内のほかのVLANへ，同じポートでも送信できます。この例では，ポート1/2のVLAN 30で受信したフレームを，同じポートのVLAN 20に送信しています。
