4.4.2　Tag変換の設定

Tag変換を設定する手順を次に示します。ここでは，図に示す構成のポート1/2の設定例を示します。

この例では，ポート1/2にTag変換を適用します。ポート1/2では，VLAN 100のフレームの送受信はVLAN Tag 1000で，VLAN 200のフレームの送受信はVLAN Tag 100でします。このように，VLAN 100でTag変換をした場合，ほかのVLANでもVLAN Tag 100を使用できます。また，ポート1/2ではVLAN Tag 200のフレームをVLAN 200として扱わないで，未設定のVLAN Tagとして廃棄します。

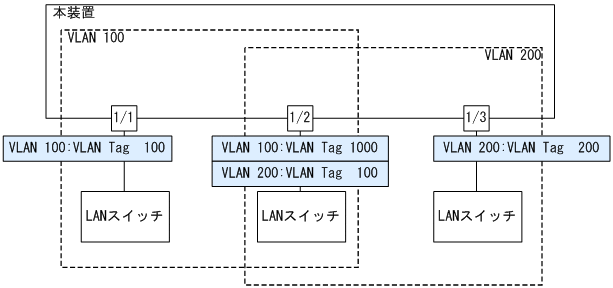

図4‒3　Tag変換の設定例

［設定のポイント］

Tag変換は，Tag変換を有効にする設定と，変換するIDを設定することによって動作します。Tag変換の設定はトランクポートだけ有効です。

Tag変換はswitchport vlan mappingコマンドで設定します。設定した変換を有効にするためには，switchport vlan mapping enableコマンドを設定します。

［コマンドによる設定］

1. (config)# interface gigabitethernet 1/2

   (config-if)# switchport mode trunk

   (config-if)# switchport trunk allowed vlan 100,200

   ポート1/2をトランクポートに設定して，VLAN 100，200を設定します。

2. (config-if)# switchport vlan mapping 1000 100

   (config-if)# switchport vlan mapping 100 200

   ポート1/2でVLAN 100，200にTag変換を設定します。VLAN 100ではVLAN Tag 1000でフレームを送受信して，VLAN 200ではVLAN Tag 100でフレームを送受信するように設定します。

3. (config-if)# switchport vlan mapping enable

   ポート1/2でTag変換を有効にします。本コマンドを設定するまではTag変換は動作しません。
