3.1.5　PSUとNIFの搭載

PSUにNIFを搭載するためのスロットがあります。

AX8600Sでは，1枚のPSUにシングルハーフサイズNIFを最大4枚，シングルフルサイズNIFを最大2枚搭載できます。また，1枚のPSUにシングルフルサイズNIFとシングルハーフサイズNIFを混載できます。

AX8300Sでは，NIF種別およびPSU種別によって，PSU当たりのNIF最大搭載数が異なります。PSU-C1およびPSU-C2では，シングルハーフサイズNIFを最大2枚搭載できます。PSU-E1A，PSU-E2A，PSU-E1，およびPSU-E2では，シングルハーフNIFを最大4枚搭載できます。

PSUとNIFの搭載イメージを次の図に示します。

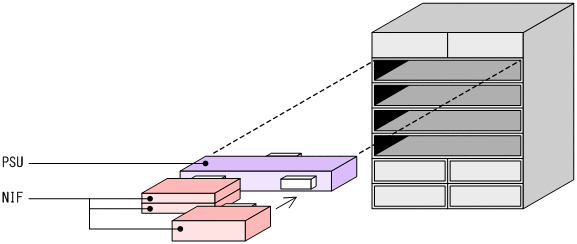

図3‒1　PSUとNIFの搭載イメージ

NIFの搭載構成を次の図に示します。

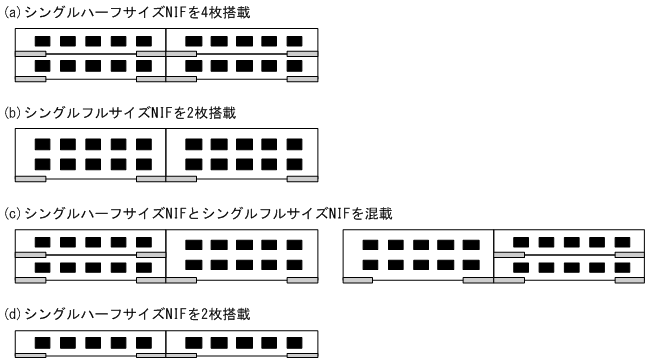

図3‒2　NIFの搭載構成

なお，PSUとNIFの組み合わせによってはNIFの搭載条件があります。搭載条件の有無を次に示します。

表3‒7　PSUとNIFの組み合わせによるNIFの搭載条件の有無（AX8600Sの場合）
NIF種別	PSU種別
NIF種別	PSU-11	PSU-12	PSU-21	PSU-22	PSU-23
NL1G-12T	○	○	○	○	○
NL1G-12S	○	○	○	○	○
NL1GA-12S	△^※	△^※	○	○	○
NLXG-6RS	○	○	○	○	○
NLXGA-12RS	△^※	△^※	○	○	○
NLXLG-4Q	△^※	△^※	○	○	○
NLCG-1Q	△^※	△^※	○	○	○
NMCG-1C	○	○	○	○	○

（凡例）　○：条件なし　△：条件あり

注※

下段のNIFスロットだけに搭載できます。該当するNIFを搭載した場合，その上段のNIFスロットにはNIFを搭載できません。また，上段のNIFスロットにNIFを搭載した場合，下段のNIFスロットには該当するNIFを搭載できません。

条件に違反すると，NIFを起動できません。

表3‒8　PSUとNIFの組み合わせによるNIFの搭載条件の有無（AX8300Sの場合）
NIF種別	PSU種別
NIF種別	PSU-C1	PSU-C2	PSU-E1A	PSU-E2A	PSU-E1	PSU-E2
NL1G-12T	○	○	○	○	○	○
NL1G-12S	○	○	○	○	○	○
NL1GA-12S	○	○	△^※	△^※	△^※	△^※
NL1G-24T	○	○	○	○	○	○
NL1G-24S	○	○	○	○	○	○
NLXG-6RS	○	○	○	○	○	○
NLXGA-12RS	○	○	△^※	△^※	△^※	△^※
NLXLG-4Q	○	○	△^※	△^※	△^※	△^※
NLCG-1Q	○	○	△^※	△^※	△^※	△^※

（凡例）　○：条件なし　△：条件あり

注※

条件に違反すると，NIFを起動できません。
