27.1.11　VRFでのIPv6 PIM-SM/PIM-SSM動作インタフェースの設定

［設定のポイント］
VRFでPIM-SMを使用する場合，VRFにIPv6マルチキャストルーティング機能を設定して，そのVRFの一つ以上のインタフェースにPIM-SMまたはPIM-SSMを設定します。PIM-SMおよびPIM-SSMはインタフェースコンフィグレーションモードで設定します。
マルチキャストの送信者と受信者が本装置に直接接続するような，隣接ルータが存在しないVRFでも本設定は必要です。
VPN 2にVRF 10を対応させ，VRF 10のインタフェースのIPv6アドレスを2001:db8:10::1/64とした場合のPIM-SMおよびPIM-SSM構成例を次の図に示します。

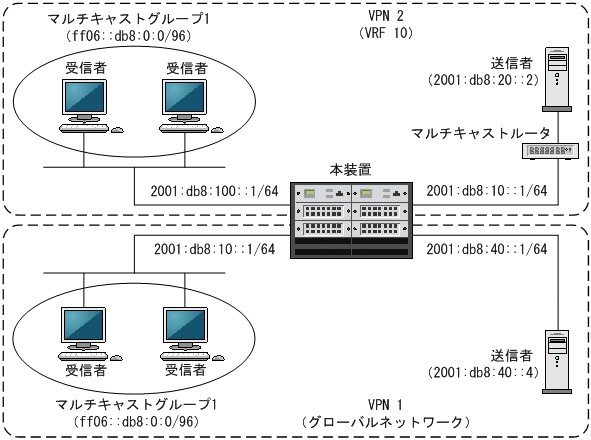

図27-2　VRFでのPIM-SM/PIM-SSM構成例

[図データ]

［コマンドによる設定］
  1. (config)# interface gigabitethernet 1/1
    ポート1/1のコンフィグレーションモードに移行します。
    　
  2. (config-if)# vrf forwarding 10
    ポート1/1にVRF 10を設定します。
    　
  3. (config-if)# ipv6 address 2001:db8:10::/64
    (config-if)# ipv6 enable
    ポート1/1にIPv6アドレスを設定します。
    　
  4. (config-if)# ipv6 pim
    (config-if)# exit
    ポート1/1にPIM-SMおよびPIM-SSMを設定します。
