25.1.11　VRFでのIPv4 PIM-SM/PIM-SSM動作インタフェースの設定

［設定のポイント］
VRFでPIM-SMを使用する場合，VRFにIPv4マルチキャストルーティング機能を設定して，そのVRFの一つ以上のインタフェースにPIM-SMまたはPIM-SSMを設定します。PIM-SMおよびPIM-SSMはインタフェースコンフィグレーションモードで設定します。
マルチキャストの送信者と受信者が本装置に直接接続するような，隣接ルータが存在しないVRFでも本設定は必要です。

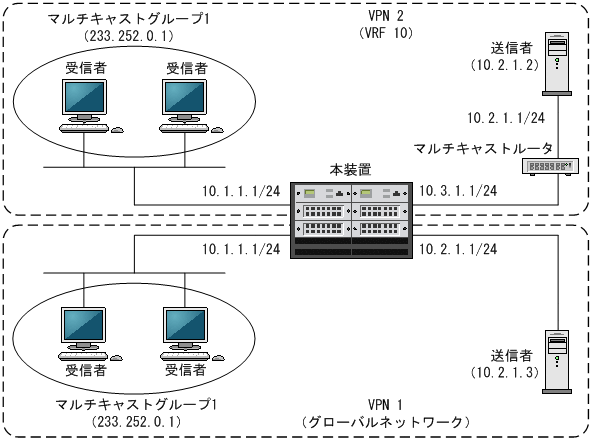

VPN 2にVRF 10を対応させ，VRF 10のインタフェースのIPv4アドレスを10.3.1.1/24とした場合のPIM-SMおよびPIM-SSM構成例を次の図に示します。

図25-3　VRFでのPIM-SM/PIM-SSM構成例

[図データ]

［コマンドによる設定］
  1. (config)# interface gigabitethernet 1/2
    ポート1/2のコンフィグレーションモードに移行します。
    　
  2. (config-if)# vrf forwarding 10
    ポート1/2にVRF 10を設定します。
    　
  3. (config-if)# ip address 10.3.1.1 255.255.255.0
    ポート1/2にIPv4アドレスを設定します。
    　
  4. (config-if)# ip pim sparse-mode
    (config-if)# exit
    ポート1/2にPIM-SMおよびPIM-SSMを設定します。
