22.1.4　サポート機能のネゴシエーション

サポート機能のネゴシエーション（Capability Negotiation）は，BGPコネクション確立時のOPENメッセージにCapability情報を付けることで，ピア間で使用できる機能をネゴシエーションする機能です。互いに広告したCapability情報で一致する（互いにサポートする）機能を，該当するピアで使用できます。

本装置のBGP4でネゴシエーションできる機能を次の表に示します。なお，ピアからCapability情報を持たないOPENメッセージを受信した場合，確立したBGP4コネクションは，「IPv4ユニキャスト経路の送受信」だけをします。

表22-3　ネゴシエーションできる機能（BGP4）

機能名称	OPENメッセージのCapability情報	内容
IPv4ユニキャスト経路の送受信	Capability Code：1 Capability ValueのAFI：1 Capability ValueのSAFI：1	IPv4ユニキャスト経路を該当するピア間で送受信します。
ルート・リフレッシュ	Capability Code：2 Capability ValueのAFI：1※	IPv4経路のルート・リフレッシュを使用します。
	Capability Code：128 Capability ValueのAFI：1※
グレースフル・リスタート	Capability Code：64 Capability ValueのAFI：1 Capability ValueのSAFI：1	グレースフル・リスタートを使用します。

注※　どちらか一方のネゴシエーションが成立していればIPv4経路のルート・リフレッシュを使用できます。

本装置のBGP4+でネゴシエーションできる機能を次の表に示します。なお，ピアからCapability情報を持たないOPENメッセージを受信した場合，確立したBGP4+コネクションは，「IPv6ユニキャスト経路の送受信」だけをします。

表22-4　ネゴシエーションできる機能（BGP4+）

機能名称	OPENメッセージのCapability情報	内容
IPv6ユニキャスト経路の送受信	Capability Code：1 Capability ValueのAFI：2 Capability ValueのSAFI：1	IPv6ユニキャスト経路を該当するピア間で送受信します。
ルート・リフレッシュ	Capability Code：2 Capability ValueのAFI：2※	IPv6経路のルート・リフレッシュを使用します。
	Capability Code：128 Capability ValueのAFI：2※
グレースフル・リスタート	Capability Code：64 Capability ValueのAFI：1 Capability ValueのSAFI：2	グレースフル・リスタートを使用します。

注※　どちらか一方のネゴシエーションが成立していればIPv6経路のルート・リフレッシュを使用できます。

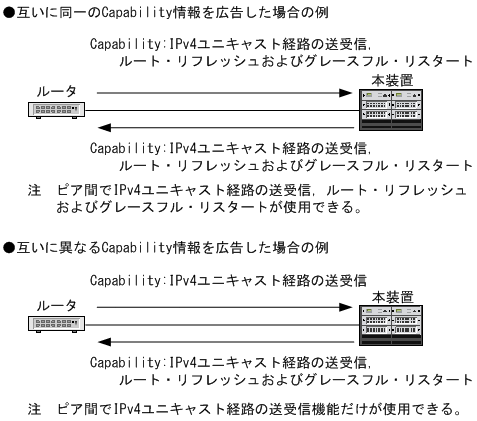

また，BGP4を例としたネゴシエーションの動作を次の図に示します。

図22-5　ネゴシエーションの動作
