show snmp

SNMP情報を表示します。

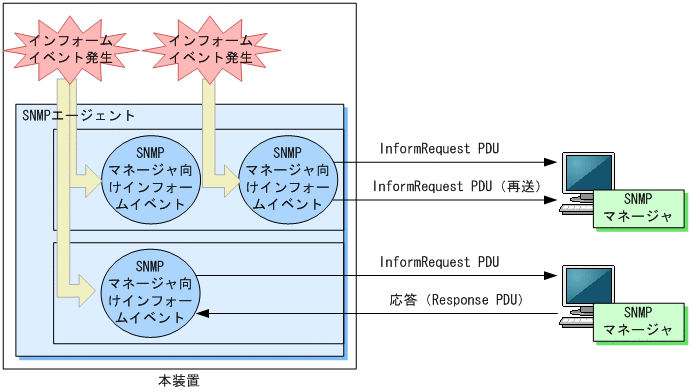

インフォームリクエスト情報では，次の単位で情報を表示します。

　

図18-1　インフォームリクエスト情報

[図データ]

［入力形式］

show snmp

［入力モード］

一般ユーザモードおよび装置管理者モード

［パラメータ］

なし

［実行例］

図18-2　show snmpコマンド実行例

> show snmp
Date 20XX/03/18 13:34:17 UTC
Contact: snmp@example.com
Location: Japan
SNMP packets input  : 149346    (get:186696 set:0)
    Get-request PDUs    : 1992
    Get-next PDUs       : 147354
    Get-bulk PDUs       : 0
    Set-request PDUs    : 0
    Response PDUs       : 0    (with error 0)
    Error PDUs          : 0
        Bad SNMP version errors: 0
        Unknown community name : 0
        Illegal operation      : 0
        Encoding errors        : 0

SNMP packets output : 149475
    Trap PDUs           : 125
    Inform-request PDUs : 4
    Response PDUs       : 149346    (with error 499)
        No errors              : 148847
        Too big errors         : 0
        No such name errors    : 499
        Bad values errors      : 0
        General errors         : 0
    Timeouts            : 1
    Drops               : 0

[TRAP]
    Host: 192.168.0.65, sent:3
    Host: 192.168.0.210, sent:61

[INFORM]
    Timeout(sec)       : 30
    Retry              : 3
    Pending informs    : 2/25 (current/max)
    Host: 192.168.0.1
        sent    :2          retries:1
        response:0          pending:2          failed:0          dropped:0
    Host: 2001:db8::10
        sent    :1          retries:0
        response:0          pending:1          failed:0          dropped:0

［表示説明］

表18-1　show snmpコマンドの表示内容

表示項目 表示内容 表示詳細情報
Contact 本装置の連絡先を示します。 コンフィグレーションコマンドsnmp-server contactで設定した値
Location 本装置を設置する場所の名称を示します。 コンフィグレーションコマンドsnmp-server locationで設定した値
SNMP packets input snmpInPkts（SNMP受信メッセージの総数）を示します。
get snmpInTotalReqVars（MIBの収集が成功したMIBオブジェクトの総数）を示します。 −
set snmpInTotalSetVars（MIBの設定が成功したMIBオブジェクトの総数）を示します。 −
Get-request PDUs snmpInGetRequests（受信したGetRequest PDUの総数）を示します。 −
Get-next PDUs snmpInGetNexts（受信したGetNextRequest PDUの総数）を示します。 −
Get-bulk PDUs 受信したGetBulkRequest PDUの総数を示します。 0〜4294967295
Set-request PDUs snmpInSetRequests（受信したSetRequest PDUの総数）を示します。 −
Response PDUs snmpInGetResponses（受信したGetResponse PDUの総数）を示します。 −
with error 受信したGetResponse PDUのうち，エラーステータスがnoErrorでないPDUの数を示します。 0〜4294967295
Error PDUs PDUの受信処理でのエラーの総数を示します。 0〜4294967295
Bad SNMP version errors snmpInBadVersions（未サポートバージョン受信メッセージの総数）を示します。 −
Unknown community name snmpInBadCommunityNames（未使用コミュニティのSNMP受信メッセージの総数）を示します。 −
Illegal operation snmpInBadCommunityUses（指定コミュニティで許可されないオペレーションを示す受信メッセージの総数）を示します。 −
Encoding errors snmpInASNParseErrs（ASN.1エラーの受信メッセージの総数）を示します。 −
SNMP packets output snmpOutPkts（SNMP送信メッセージの総数）を示します。
Trap PDUs snmpOutTraps（送信したTrap PDUの総数）を示します。 −
Inform-request PDUs 送信したInform-request PDUの総数を示します。 0〜4294967295
Response PDUs snmpOutGetResponses（送信したGetResponse PDUの総数）を示します。 −
with error 送信したGetResponse PDUのうち，エラーステータスがnoErrorでないPDUの数を示します。 0〜4294967295
No errors エラーステータスがnoErrorの送信PDUの総数を示します。 0〜4294967295
Too big errors snmpOutTooBigs（エラーステータスがtooBigの送信PDUの総数）を示します。 −
No such name errors snmpOutNoSuchNames（エラーステータスがnoSuchNameの送信PDUの総数）を示します。 −
Bad values errors snmpOutBadValues（エラーステータスがbadValueの送信PDUの総数）を示します。 −
General errors snmpOutGenErrs（エラーステータスがgenErrの送信PDUの総数）を示します。 −
Timeouts タイムアウトしたInformRequest PDUの総数を示します。 0〜4294967295
Drops 応答待ちインフォームイベントの最大保持数を超えるなどの要因によって廃棄した，SNMPマネージャ向けインフォームイベントの総数を示します。 0〜4294967295
［TRAP］ トラップ情報を示します。
Host トラップ送信先を示します。 コンフィグレーションコマンドsnmp-server hostの<manager address>パラメータで設定した値
VRF VRF IDを示します。 コンフィグレーションコマンドsnmp-server hostのvrfパラメータで設定した値
sent トラップ送信回数を示します。 0〜4294967295
［INFORM］ インフォーム情報を示します。
Timeout(sec) タイムアウト設定時間（秒）を示します。 コンフィグレーションコマンドsnmp-server informsのtimeoutパラメータで設定した値
Retry 再送設定回数を示します。 コンフィグレーションコマンドsnmp-server informsのretriesパラメータで設定した値
Pending informs : <current>/<max> 保持しているインフォームイベント数と最大数を示します。SNMPマネージャからの応答がない場合にインフォームイベントを保持します。 <current>：現在保持しているインフォームイベント数
<max>：コンフィグレーションコマンドsnmp-server informsのpendingパラメータで設定した値
Host インフォーム送信先を示します。 コンフィグレーションコマンドsnmp-server hostの<manager address>パラメータで設定した値
VRF VRF IDを示します。 コンフィグレーションコマンドsnmp-server hostのvrfパラメータで設定した値
sent InformRequest PDUを送信したSNMPマネージャ向けインフォームイベント数を示します。 0〜4294967295
retries InformRequest PDUの再送数を示します。 0〜4294967295
response SNMPマネージャ向けインフォームイベントに対するSNMPマネージャからの応答数を示します。 0〜4294967295
pending SNMPマネージャからの応答を待つSNMPマネージャ向けインフォームイベントの数を示します。 0〜80000
failed SNMPマネージャ向けインフォームイベントの送信失敗回数を示します。再送を繰り返しても応答がない場合に送信失敗となります。 0〜4294967295
dropped 応答待ちインフォームイベントの最大保持数を超えるなどの要因によって廃棄した，SNMPマネージャ向けインフォームイベントの数を示します。 0〜4294967295

［通信への影響］

なし

［応答メッセージ］

表18-2　show snmpコマンドの応答メッセージ一覧

メッセージ 内容
The command cannot be executed in the standby system. このコマンドは待機系では実行できません。
The command cannot be executed. Try again. コマンドを実行できません。再実行してください。
The command is not authorized by the RADIUS/TACACS+ server or the configuration. このコマンドはRADIUSサーバ，TACACS+サーバ，またはコンフィグレーションで承認されていません。
The connection with the SNMP program failed. Retry the command. SNMPプログラムとの通信が失敗しました。コマンドを再実行してください。

［注意事項］

  1. 本装置では，SNMPエージェント，およびSNMPマネージャ相当の機能を持つsnmpの運用コマンド群をサポートしています。本コマンドで表示する統計情報は，SNMPエージェントだけを統計情報の対象としていて，snmpの運用コマンド群の統計情報は含みません。
  2. 本コマンドで表示する統計情報には，snmpの運用コマンド群でMIBを取得した場合でも，ネットワーク上のSNMPマネージャからMIBを取得したときと同様にメッセージ数やPDU数がカウントされます。
  3. coldStartのインフォームを送信した場合，その応答を受信するまでの間に発生したSNMPマネージャ向けインフォームイベントは，すぐに送信しないで保持します。このとき，未送信分のSNMPマネージャ向けインフォームイベント数はpendingにカウントして，最初にインフォームを送信したときにsentにカウントします。
