23.3.5　トラッキング連携の設定

次の図に示す構成例を基に，トラッキング連携のコンフィグレーションを説明します。

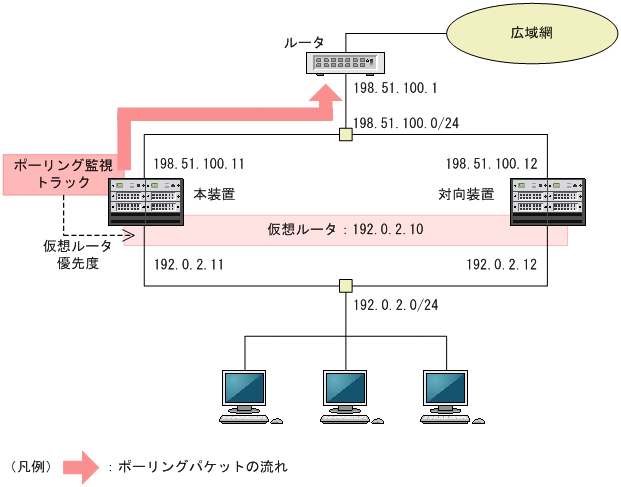

図23-4　トラッキング連携の構成例

この構成例では，本装置と対向装置を冗長構成にして，広域網へつながるルータをポーリング監視します。

ルータへのポーリングが届く装置には，デフォルト経路を生成します。また，192.0.2.0/24のネットワークではVRRPを構成します。ポーリングが届かない間は仮想ルータの優先度を減らして，ルータへのポーリングが届く装置がマスタとなりやすいように構成します。

［設定のポイント］

ここでは，先にトラックを設定して動作させたあと，トラッキング連携を設定する例を示します。

なお，ネットワーク運用中にトラックやトラッキング連携を追加する場合は，「23.3.2　ICMP監視トラックの設定」を参照して，同様の手順でトラックを停止し，トラック状態を固定した上でトラッキング連携を追加してから，ネットワークの状況とタイミングを考慮してトラックの動作を再開すると，設定を追加する影響を計画的に管理できます。

［コマンドによる設定］

1. (config)# track-target name TRACK101
   (config-track-target)# target ip 198.51.100.1 source 198.51.100.11
   (config-track-target)# exit
   隣接するルータのアドレス198.51.100.1へのICMP監視トラック（TRACK101）を設定します。
   　

2. (config)# interface gigabitethernet 1/1
   (config-if)# vrrp 2 ip 192.0.2.10
   (config-if)# vrrp 2 priority 150
   イーサネットインタフェース1/1にVRRPを設定します。仮想ルータIDを2，仮想ルータのIPアドレスを192.0.2.10，仮想ルータの優先度を150とします。
   　

3. (config-if)# vrrp 2 track-target TRACK101 decrement 100
   (config-if)# exit
   仮想ルータID 2の仮想ルータを，トラック（TRACK101）と連携させます。優先度減算方式を指定し，トラック（TRACK101）がDownになると，仮想ルータの優先度が100減少するように設定します。
