1.1.3　VLAN

VLANは，スイッチ内を仮想的なグループに分ける機能のことです。スイッチ内を複数のVLANにグループ分けすることによってブロードキャストドメインを分割します。これによって，ブロードキャストフレームの抑制や，セキュリティの強化を図れます。VLANの概要を次の図に示します。

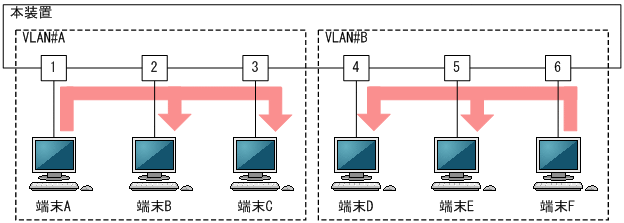

図1-1　VLANの概要

[図データ]

この図では，VLAN#AとVLAN#Bに分割したことで，VLAN#Aの端末Aからのブロードキャストパケットは端末BおよびCには中継されますが，VLAN#Bの端末D，E，およびFには中継されません。このように，VLAN#AとVLAN#Bの間ではブロードキャストドメインが分割されるため，互いのフレームが届くことはありません。
