運用コマンドレファレンス Vol.2
対象製品およびソフトウェアバージョン
このマニュアルはAX7800SおよびAX5400Sモデルを対象に記載しています。また,AX7800SのソフトウェアおよびAX5400Sのソフトウェア,いずれもVer. 10.10の機能について記載しています。ソフトウェア機能は,基本ソフトウェアOS-SWおよび各種オプションライセンスによってサポートする機能について記載します。なお,Ver. 10.10以降のソフトウェアではPOS機能はサポート対象外です。
また,このマニュアルは前回のVer. 10.10対応マニュアル発行以降の追加および変更を記載し,Ver. 10.10 Rev.1としたものです。
操作を行う前にこのマニュアルをよく読み,書かれている指示や注意を十分に理解してください。また,このマニュアルは必要なときにすぐ参照できるよう使いやすい場所に保管してください。
なお,このマニュアルでは特に断らないかぎりAX7800SとAX5400Sに共通の機能について記載しますが,どちらかの機種固有の機能については以下のマークで示します。
- 【AX7800S】:
- AX7800Sについての記述です。
- 【AX5400S】:
- AX5400Sについての記述です。
また,このマニュアルでは特に断らないかぎり基本ソフトウェアOS-SWの機能について記載しますが,各種オプションライセンスでサポートする機能については以下のマークで示します。
- 【OP-ADV】:
- AX7800SとAX5400SのオプションライセンスOP-ADVについての記述です。
- 【OP-BGP】:
- AX7800SとAX5400SのオプションライセンスOP-BGPについての記述です。
- 【OP-ISIS】:
- AX7800SとAX5400SのオプションライセンスOP-ISISについての記述です。
- 【OP-MLT】:
- AX7800SとAX5400SのオプションライセンスOP-MLTについての記述です。
- 【OP-OSPF(AX5400S)】:
- AX7800Sでは基本ソフトウェアに含まれますが,AX5400SはオプションライセンスOP-OSPFについての記述になります。
このマニュアルの訂正について
このマニュアルに記載の内容は,ソフトウェアと共に提供する「リリースノート」および「マニュアル訂正資料」で訂正する場合があります。
対象読者
AX7800SまたはAX5400Sを利用したネットワークシステムを構築し,運用するシステム管理者の方を対象としています。
また,次に示す知識を理解していることを前提としています。
- ネットワークシステム管理の基礎的な知識
このマニュアルのURL
このマニュアルの内容は下記URLに掲載しておりますので,あわせてご利用ください。
http://www.alaxala.com

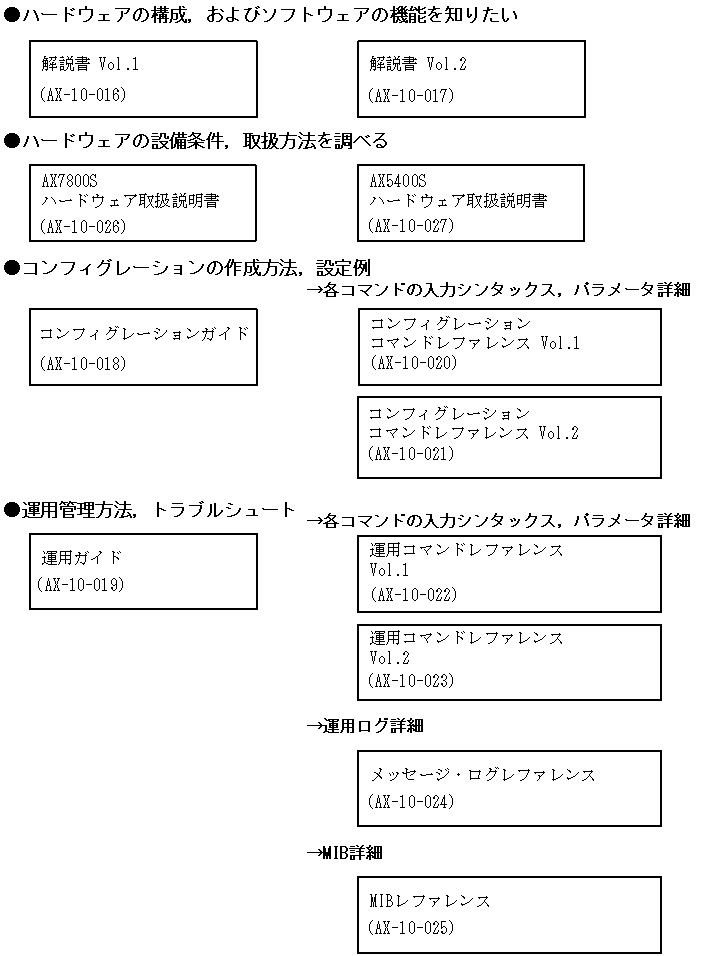

マニュアルの読書手順
本装置の導入,セットアップ,日常運用までの作業フローに従って,それぞれの場合に参照するマニュアルを次に示します。
このマニュアルでの表記
ABR Available Bit Rate AC Alternating Current ACK ACKnowledge ADSL Asymmetric Digital Subscriber Line ALG Application Level Gateway ANSI American National Standards Institute ARP Address Resolution Protocol AS Autonomous System ATM Asynchronous Transfer Mode AUX Auxiliary BCU Basic management Control module BFD Bidirectional Forwarding Detection BGP Border Gateway Protocol BGP4 Border Gateway Protocol - version 4 BGP4+ Multiprotocol Extensions for Border Gateway Protocol - version 4 bit/s bits per second *bpsと表記する場合もあります。 BPDU Bridge Protocol Data Unit BRI Basic Rate Interface BSU Basic packet Switching module BU Basic control Unit CBR Constant Bit Rate CDP Cisco Discovery Protocol CIDR Classless Inter-Domain Routing CIR Committed Information Rate CIST Common and Internal Spanning Tree CLNP ConnectionLess Network Protocol CLNS ConnectionLess Network System CONS Connection Oriented Network System CP multi layer Control Processor CRC Cyclic Redundancy Check CSMA/CD Carrier Sense Multiple Access with Collision Detection CSNP Complete Sequence Numbers PDU CST Common Spanning Tree DA Destination Address DC Direct Current DCE Data Circuit terminating Equipment DHCP Dynamic Host Configuration Protocol Diff-serv Differentiated Services DIS Draft International Standard/Designated Intermediate System DLCI Data Link Connection Identifier DNS Domain Name System DR Designated Router DSAP Destination Service Access Point DSCP Differentiated Services Code Point DTE Data Terminal Equipment DVMRP Distance Vector Multicast Routing Protocol E-Mail Electronic Mail EAP Extensible Authentication Protocol EAPOL EAP Over LAN EFM Ethernet in the First Mile ES End System FCS Frame Check Sequence FDB Filtering DataBase FR Frame Relay FTTH Fiber To The Home GBIC GigaBit Interface Converter GFR Guaranteed Frame Rate GSRP Gigabit Switch Redundancy Protocol HDLC High level Data Link Control HMAC Keyed-Hashing for Message Authentication IANA Internet Assigned Numbers Authority ICMP Internet Control Message Protocol ICMPv6 Internet Control Message Protocol version 6 ID Identifier IEC International Electrotechnical Commission IEEE Institute of Electrical and Electronics Engineers, Inc. IETF the Internet Engineering Task Force IGMP Internet Group Management Protocol IIH IS-IS Hello IP Internet Protocol IPCP IP Control Protocol IPv4 Internet Protocol version 4 IPv6 Internet Protocol version 6 IPV6CP IP Version 6 Control Protocol IPX Internetwork Packet Exchange IS Intermediate System IS-IS Information technology - Telecommunications and Information exchange between systems - Intermediate system to Intermediate system Intra-Domain routeing information exchange protocol for use in conjunction with the Protocol for providing the Connectionless-mode Network Service (ISO 8473) ISDN Integrated Services Digital Network ISO International Organization for Standardization ISP Internet Service Provider IST Internal Spanning Tree LAN Local Area Network LCP Link Control Protocol LED Light Emitting Diode LLC Logical Link Control LLDP Link Layer Discovery Protocol LLQ+3WFQ Low Latency Queueing + 3 Weighted Fair Queueing LSP Label Switched Path LSP Link State PDU LSR Label Switched Router MAC Media Access Control MC Memory Card MD5 Message Digest 5 MDI Medium Dependent Interface MDI-X Medium Dependent Interface crossover MIB Management Information Base MPLS Multi-Protocol Label Switching MRU Maximum Receive Unit MSTI Multiple Spanning Tree Instance MSTP Multiple Spanning Tree Protocol MTU Maximum Transfer Unit NAK Not AcKnowledge NAS Network Access Server NAT Network Address Translation NCP Network Control Protocol NDP Neighbor Discovery Protocol NET Network Entity Title NIF Network Interface board NLA ID Next-Level Aggregation Identifier NPDU Network Protocol Data Unit NSAP Network Service Access Point NSSA Not So Stubby Area NTP Network Time Protocol OADP Octpower Auto Discovery Protocol OAM Operations, Administration, and Maintenance OSI Open Systems Interconnection OSINLCP OSI Network Layer Control Protocol OSPF Open Shortest Path First OUI Organizationally Unique Identifier PAD PADding PAE Port Access Entity PC Personal Computer PCI Protocol Control Information PDU Protocol Data Unit PICS Protocol Implementation Conformance Statement PID Protocol IDentifier PIM Protocol Independent Multicast PIM-DM Protocol Independent Multicast-Dense Mode PIM-SM Protocol Independent Multicast-Sparse Mode POH Path Over Head POS PPP over SONET/SDH PPP Point-to-Point Protocol PPPoE PPP over Ethernet PRI Primary Rate Interface PSNP Partial Sequence Numbers PDU PSU Packet Switching Module PVC Permanent Virtual Channel (Connection)/Permanent Virtual Circuit QoS Quality of Service RA Router Advertisement RADIUS Remote Authentication Dial In User Service RDI Remote Defect Indication REJ REJect RFC Request For Comments RIP Routing Information Protocol RIPng Routing Information Protocol next generation RM Routing Manager RMON Remote Network Monitoring MIB RPF Reverse Path Forwarding RQ ReQuest RSTP Rapid Spanning Tree Protocol SA Source Address SDH Synchronous Digital Hierarchy SDU Service Data Unit SEL NSAP SELector SFD Start Frame Delimiter SFP Small Form factor Pluggable SMTP Simple Mail Transfer Protocol SNAP Sub-Network Access Protocol SNMP Simple Network Management Protocol SNP Sequence Numbers PDU SNPA Subnetwork Point of Attachment SOH Section Over Head SONET Synchronous Optical Network SOP System Operational Panel SPF Shortest Path First SSAP Source Service Access Point STP Spanning Tree Protocol TA Terminal Adapter TACACS+ Terminal Access Controller Access Control System Plus TCP/IP Transmission Control Protocol/Internet Protocol TLA ID Top-Level Aggregation Identifier TLV Type, Length, and Value TOS Type Of Service TPID Tag Protocol Identifier TTL Time To Live UBR Unspecified Bit Rate UDLD Uni-Directional Link Detection UDP User Datagram Protocol UPC Usage Parameter Control UPC-RED Usage Parameter Control - Random Early Detection VBR Variable Bit Rate VC Virtual Channel/Virtual Call/Virtual Circuit VCI Virtual Channel Identifier VLAN Virtual LAN VP Virtual Path VPI Virtual Path Identifier VPN Virtual Private Network VRRP Virtual Router Redundancy Protocol WAN Wide Area Network WDM Wavelength Division Multiplexing WFQ Weighted Fair Queueing WRED Weighted Random Early Detection WS Work Station WWW World-Wide Web XFP 10 gigabit small Form factor Pluggable
このマニュアルで使用している記号
このマニュアルで使用している記号を次に示します。
記号 意味 [ ] キーボードのキーを示します。
- (例)
- [C]… Cキー
- [TAB]… Tabキー
- [Enter]… EnterキーやReturnキー(キャリッジリターン)
[ + ] +の前に示したキーを押しながら,+の後ろに示したキーを押すことを示します。
- (例)
- [Ctrl+C]… Ctrlキーを押しながら,Cキーを押す
常用漢字以外の漢字の使用について
このマニュアルでは,常用漢字を使用することを基本としていますが,次に示す用語については,常用漢字以外を使用しています。
- 宛て(あて)
- 宛先(あてさき)
- 迂回(うかい)
- 鍵(かぎ)
- 個所(かしょ)
- 筐体(きょうたい)
- 桁(けた)
- 毎(ごと)
- 閾値(しきいち)
- 芯(しん)
- 溜まる(たまる)
- 必須(ひっす)
- 輻輳(ふくそう)
- 閉塞(へいそく)
- 漏洩(ろうえい)
kB(バイト)などの単位表記について
1kB(キロバイト),1MB(メガバイト),1GB(ギガバイト),1TB(テラバイト)はそれぞれ1,024バイト,1,0242バイト,1,0243バイト,1,0244バイトです。
Copyright (c) 2005, 2011, ALAXALA Networks Corporation. All rights reserved.
