1.1 コンフィグレーションの内容

本装置のコンフィグレーションは,入力する際にコンフィグレーションの階層構造に応じてモード遷移しながら入力していくため,1回の入力文字数が少なくてすみます。また,表示内容をそのままコマンドとして入力できるため,このマニュアルなどの入力例を有効に使用することで,コンフィグレーションを効率的に設定できます。

コンフィグレーションファイルに定義できるコンフィグレーションの一覧を次の表に示します。

表1-1 コンフィグレーション一覧

項番 情報グループ名 内容
1 装置管理情報 装置名,設置場所等の管理情報やリモート運用端末のIPアドレス,IPv6アドレス定義
2 SNMP情報 コミュニティ名称,SNMPマネージャアドレスなどのSNMPセッションに関する定義
SNMPエンジンID,SNMPセキュリティユーザ,SNMPビュー,SNMPグループなどのSNMPv3に関する定義
リアルタイムモニタに関する定義
3 回線(Line)情報 回線の種別,回線速度などのレイヤ1の定義
リンクアグリゲーション機能の定義
Tag-VLAN連携機能の定義
4 リンクレイヤプロトコル情報
【AX7800S】
PPPプロトコルの各種パラメータ定義(レイヤ2の情報)
5 トンネル情報 トンネルインタフェースに関する定義
6 レイヤ2スイッチ情報 VLAN機能の定義
FDB機能の定義
スパニングツリー機能の定義
GSRP機能の定義
7 IPインタフェース情報 IPv4アドレスやスタティックARPの定義
IPv6アドレスやスタティックNDP,RAの定義
IPパケットフィルタリングに関する定義
アドレス変換機能に関する定義
8 IPルーティングプロトコル情報 RIP,OSPF,BGP,RIPng,OSPFv3,BGP4+,IS-ISのプロトコルに関する定義
スタティックルーティングに関する定義
9 IPマルチキャストルーティングプロトコル情報 PIM-DM,PIM-SM,DVMRP,IGMPのプロトコルに関する定義
10 フロー情報 フロー制御に関する定義
11 QoS情報 最低帯域保証などのサービス品質保証(QoS)に関する定義
12 デフォルト情報 項番1〜9のコンフィグレーションでの初期値に関する定義
13 VRRP情報 VRRPに関する定義
14 RA情報 RAに関する定義
15 ホスト名情報 ホスト名称に関する定義
16 ログ情報 ログの運用方法に関する定義
17 NTP情報 NTPに関する定義
18 Disable情報 H/Wボードの閉塞に関する定義

コンフィグレーションの相関関係を次の図に示します。

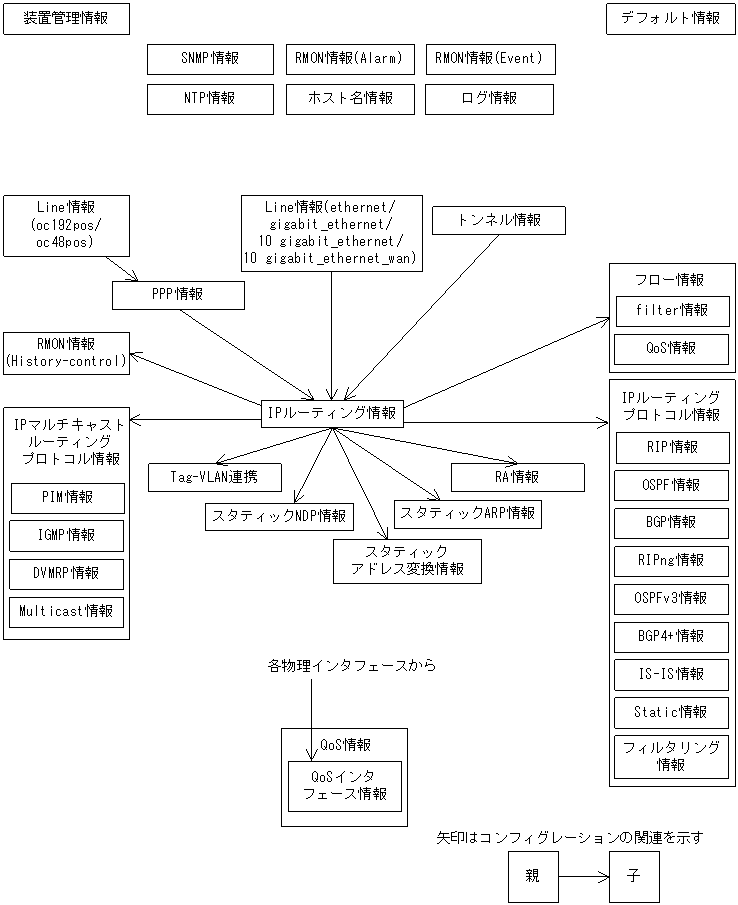

図1-1 コンフィグレーションの相関関係【AX7800S】

[図データ]

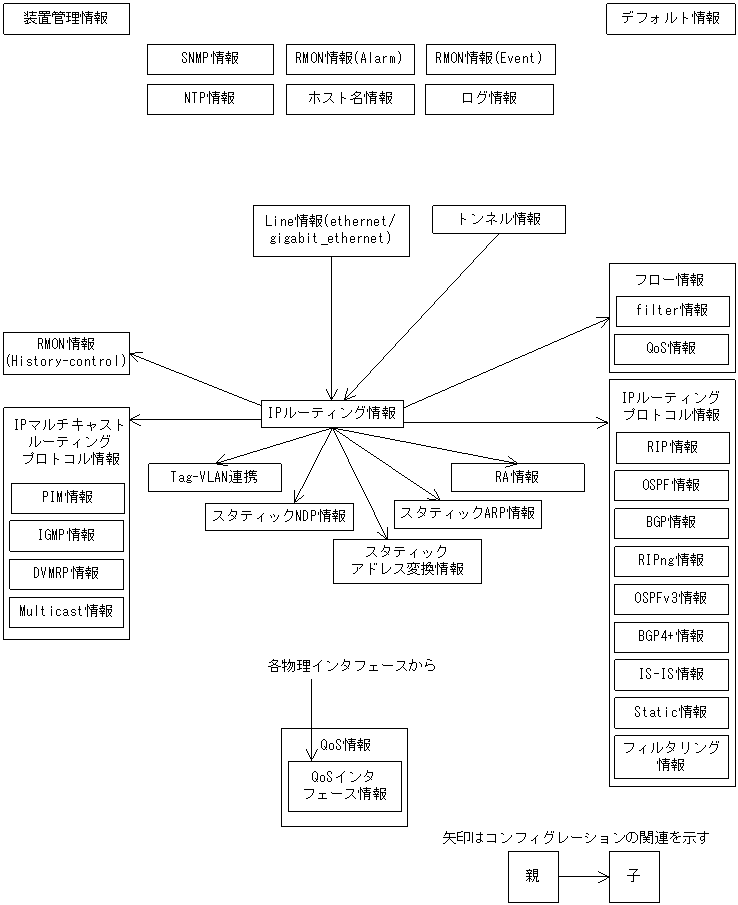

図1-2 コンフィグレーションの相関関係【AX5400S】

[図データ]
