運用コマンドレファレンス Vol.2
[機能]
コンフィグレーションコマンドflow qos(「コンフィグレーションコマンドレファレンス Vol.2 flow qos(フローQoS情報)」参照)で設定したリストのフロー検出条件に一致するパケット数を表示します。
[入力モード]
一般ユーザモードおよび装置管理者モード
[入力形式]
- 1リスト指定:
show qos ip-flow interface <Name> {input|output} <List No.> [{ summary|detail }]
- 複数リスト指定:
show qos ip-flow interface <Name> {input|output} <List No.>,<List No.>,… [{ summary|detail }]
- 範囲リスト指定:
show qos ip-flow interface <Name> {input|output} <List No.>-<List No.> [{ summary|detail }]
- 複数・範囲リスト指定:
show qos ip-flow interface <Name> {input|output} <List No.>-<List No.>,<List No.>,<List No.>,... [{ summary|detail }]
- 全リスト指定:
show qos ip-flow interface <Name> [{ input|output }] [{ iplist|ipv6list }] [{ summary|detail }]
[パラメータ]
- summary
- summary(要約)情報を表示します。QoSリスト番号,該当リストを使用しているインタフェース,フローQoS統計情報を表示します。
- detail
- detail(詳細)情報を表示します。QoSリスト番号,該当リストを使用しているインタフェース,フロー検出条件,フローQoS動作情報,フローQoS統計情報を表示します。
- summary,detail省略時
- summaryと同等の表示をします。
- iplist
- QoSリスト番号1〜20000,および1000001〜5000000のQoSリストだけを表示対象にします。
- ipv6list
- QoSリスト番号40001〜60000,および6000001〜10000000のQoSリストだけを表示対象にします。
- iplistまたはipv6list省略時
- QoSリスト番号1〜20000,40001〜60000,1000001〜5000000,および6000001〜10000000までのQoSリストを表示対象にします。
- interface <Name>
- コンフィグレーションフローQoS情報(flow qos)で設定したインタフェース名称<Interface Name>を指定します。
- インタフェース名を複数指定する名称<Interface Names>は指定できません。
- input
- 指定したインタフェース名称のinbound QoSを対象とします。
- output
- 指定したインタフェース名称のoutbound QoSを対象とします。
- inputまたはoutput省略時
- inbound,およびoutbound両方のQoSリストを表示対象にします。
- <List No.>
- コンフィグレーションフローQoS情報(flow qos)で設定したQoSリスト番号。
- 値の範囲は1〜2000,40001〜60000,1000001〜5000000,または6000001〜10000000を指定します。
- 本番号を省略した場合,QoSリスト番号1〜20000,40001〜60000,1000001〜5000000,および6000001〜10000000の全QoSリストを表示対象にします。
[実行例]
- 1リストのフローQoS統計summary(要約)情報を表示します。
図9-1 1リストのフローQoS統計summary(要約)情報表示
>show qos ip-flow interface tokyo1 input 1 <QoS IP List No.>: 1 min rate normal Using Interface:tokyo1/in packets of 1000000kbps and under(priority4 discard4 dscp63) : 20463436724921 packets of 1000000kbps over (priority4 discard1 dscp63) : 92317895 >show qos ip-flow interface tokyo1 input 41000 <QoS IPv6 List No.>: 41000 max rate normal Using Interface:tokyo1/in packets of 1000000kbps and under(priority- discard- indscp) : 327680273648 packets of 1000000kbps over (drop) : 228640289 >- 複数リストのフローQoS統計summary(要約)情報を表示します。
図9-2 複数リストのフローQoS統計summary(要約)情報表示
>show qos ip-flow interface tokyo3 output 2,3 <QoS IP List No.>: 2 max rate normal Using Interface:tokyo3/out packets of 1000000kbps and under(priority- discard- indscp) : 492087356067021 packets of 1000000kbps over (drop) : 729 <QoS IP List No.>: 3 min rate normal Using Interface:tokyo3/out packets of 1000000kbps and under(priority4 discard4 dscp63) : 2821726721 packets of 1000000kbps over (priority4 discard1 dscp63) : 8925 >- 範囲リストのフローQoS統計summary(要約)情報を表示します。
図9-3 範囲リストのフローQoS統計summary(要約)情報表示
>show qos ip-flow interface tokyo4 input 4-9 <QoS IP List No.>: 4 Using Interface:tokyo4/in hit packets (priority8 discard4) : 136211568793 <QoS IP List No.>: 5 Using Interface:tokyo4/in hit packets (priority6 discard4) : 6215302850 <QoS IP List No.>: 6 Using Interface:tokyo4/in hit packets (priority4 discard4) : 33715678302 <QoS IP List No.>: 7 Using Interface:tokyo4/in hit packets (priority2 discard4) : 523034567 <QoS IP List No.>: 8 Using Interface:tokyo4/in hit packets (priority5 discard4) : 146567 <QoS IP List No.>: 9 Using Interface:tokyo4/in hit packets (priority1 discard4) : 30423 >- 複数・範囲リストのフローQoS統計summary(要約)情報を表示します。
図9-4 複数・範囲リストのフローQoS統計summary(要約)情報表示
>show qos ip-flow interface tokyo4 input 4,7-9 <QoS IP List No.>: 4 Using Interface:tokyo4/in hit packets (priority8 discard4) : 136211568793 <QoS IP List No.>: 7 Using Interface:tokyo4/in hit packets (priority2 discard4) : 523034567 <QoS IP List No.>: 8 Using Interface:tokyo4/in hit packets (priority5 discard4) : 146567 <QoS IP List No.>: 9 Using Interface:tokyo4/in hit packets (priority1 discard4) : 30423 >- 全リストのフローQoS統計detail(詳細)情報を表示します。
図9-5 全リストのフローQoS統計detail(詳細)情報表示
>show qos ip-flow interface tokyo1 input detail <QoS IP List No.>: 1 min rate normal Using Interface:tokyo1/in ip source: 170.10.11.21 - 170.10.11.30 ip destination: any protocol:6(tcp) port source:20 - 21 ack check off syn check off burst size: 3000Byte packets of 1000000kbps and under(priority4 discard4 dscp63) : 20463436724921 packets of 1000000kbps over (priority4 discard1 dscp63) : 92317895 <QoS IP List No.>: 2 max rate normal Using Interface:tokyo1/in ip source: any ip destination: 170.10.11.21 - 170.10.11.30 protocol:17(tcp) burst size: 3000Byte packets of 1000000kbps and under(priority- discard- indscp) : 492087356067021 packets of 1000000kbps over (drop) : 729 <QoS IP List No.>: 3 Using Interface:tokyo1/in ip source: any ip destination: any protocol:6(tcp) port destination:20 - 21 ack check off syn check off hit packets (priority4 discard4) : 11568793 <QoS IP List No.>: 4 Using Interface:tokyo1/in ip source: any ip destination: any protocol:6(tcp) port destination:23 ack check off syn check off hit packets (priority4 discard4) : 136211568793 <QoS IP List No.>: 5 Using Interface:tokyo1/in ip source: any ip destination: any protocol:6(tcp) port destination:80 ack check off syn check off hit packets (priority6 discard4) : 6215302850 <QoS IP List No.>: 6 Using Interface:tokyo1/in ip source: any ip destination: any protocol:6(tcp) port destination:25 ack check off syn check off hit packets (priority4 discard4) : 33715678302 <QoS IP List No.>: 7 Using Interface:tokyo1/in ip source: any ip destination: any protocol:6(tcp) port destination:80 ack check off syn check off hit packets (priority2 discard4) : 523034567 <QoS IP List No.>: 8 Using Interface:tokyo1/in ip source: any ip destination: any protocol:6(tcp) port destination:25 ack check off syn check off hit packets (priority2 discard4) : 30423 <QoS IPv6 List No.>: 40010 Using Interface:tokyo1/in ip source: any ip destination: 3ffe:501:811:ff00::0 - 3ffe:501:811:fffe::ffff protocol:6(tcp) port source:80 ack check off syn check off hit packets (priority6 discard4) : 7469982 <QoS IPv6 List No.>: 41000 Using Interface:tokyo1/in ip source: any ip destination: any protocol:ip hit packets (priority2 discard4) : 327032706 >- 最大帯域制限+最低帯域監視指定時,1リストのフローQoS統計summury(要約)情報を表示します。
図8-6に示すように,最大帯域制限違反・遵守パケット,最低帯域監視違反・遵守パケットを三つのエリア(a),(b),(c)に分けて表示します。実際の表示は,図8-7の(a),(b),(c)に対応します。

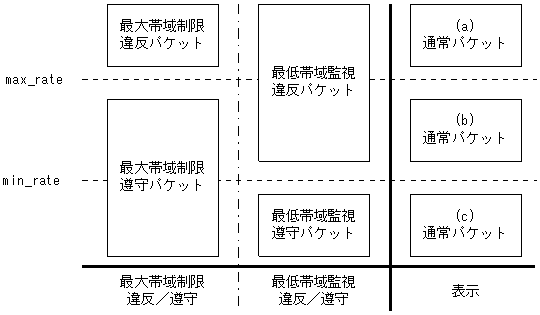

図9-6 最大帯域制限+最低帯域監視指定時の遵守パケット・違反パケットとパケット数表示との対応
図9-7 最大帯域制限+最低帯域監視指定時,1リストのフローQoS統計summury(要約)情報表示
>show qos ip-flow interface tokyo1 input 1 <QoS IP List No.>: 1 max rate normal Using Interface:tokyo1/in packets of 1000000kbps and under(priority4 discard4) :-------------------- packets of 1000000kbps over (drop) : 7895 ← (a) <QoS IP List No.>: 1 min rate normal Using Interface:tokyo1/in packets of 200000kbps and under(priority4 discard4) : 1672368291 ← (c) packets of 200000kbps over (priority4 discard1) : 2720 ← (b) >- 最低帯域監視+重要パケット保護指定時,1リストのフローQoS統計summary(要約)情報を表示します。
最低帯域監視違反・遵守パケットのうち,違反パケットは重要パケットと通常パケットの合計値を表示します。実際の表示では,図8-9(a)のようにimportance,normal両方にそれぞれ表示します。
最低帯域監視遵守パケットは重要パケット(b),通常パケット(c)に分けて表示します。

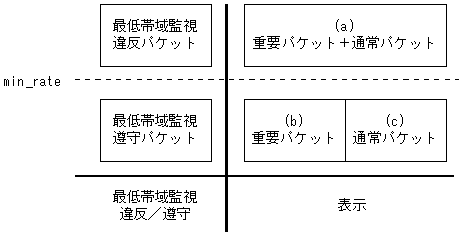

図9-8 最低帯域監視+重要パケット保護指定時の遵守パケット・違反パケットとパケット数表示との対応
図9-9 最低帯域監視+重要パケット保護指定時,1リストのフローQoS統計summury(要約)情報表示
>show qos ip-flow interface tokyo1 input 1 <QoS IP List No.>: 1 min rate importance Using Interface:tokyo1/in packets of 1000000kbps and under(priority4 discard4) : 56724921 ← (b) packets of 1000000kbps over (priority4 discard1) : 7895 ← (a) <QoS IP List No.>: 1 min rate normal Using Interface:tokyo1/in packets of 1000000kbps and under(priority4 discard4) : 72368291 ← (c) packets of 1000000kbps over (priority4 discard1) : 7895 ← (a) >- 最大帯域制限+重要パケット保護指定時,1リストのフローQoS統計detail(詳細)情報を表示します。
最大帯域制限違反・遵守のうち,違反パケットは重要パケットと通常パケットの合計値を表示します。実際の表示では,図8-11(a)のようにimportance,normal両方にそれぞれ表示します。
最大帯域制限遵守は重要パケット(b),通常パケット(c)に分けて表示します。
図9-10 最大帯域制限+重要パケット保護指定時の遵守パケット・違反パケットとパケット数表示との対応
図9-11 最大帯域制限+重要パケット保護指定時,1リストのフローQoS統計detail(詳細)情報表示
>show qos ip-flow interface tokyo1 input 1 detail <QoS IP List No.>: 1 max rate importance Using Interface:tokyo1/in ip source: 10.10.20.1 ip destination: 10.10.10.2 protocol:6(tcp) ack check off syn check off burst size: 4500Byte packets of 1000000kbps and under(priority4 discard4) : 26724921 ← (b) packets of 1000000kbps over (drop) : 3895 ← (a) <QoS IP List No.>: 1 max rate normal Using Interface:tokyo1/in ip source: any ip destination: 10.10.10.2 protocol:6(tcp) ack check off syn check off burst size: 1500Byte packets of 1000000kbps and under(priority4 discard4) : 12368291 ← (c) packets of 1000000kbps over (drop) : 3895 ← (a) >- 重要パケット保護+最大帯域制限+最低帯域監視指定時,1リストのフローQoS統計detail(詳細)情報を表示します。
最大帯域制限違反・遵守,最低帯域監視違反・遵守を三つのエリアに分け,最低帯域監視違反パケットに該当する部分(a),(b)は重要パケットと通常パケットの合計値を表示します。実際の表示では,図8-13(a),(b)のようにimportance,normal両方にそれぞれ表示します。
最低帯域監視遵守パケットは重要パケット(c),通常パケット(d)に分けて表示します。

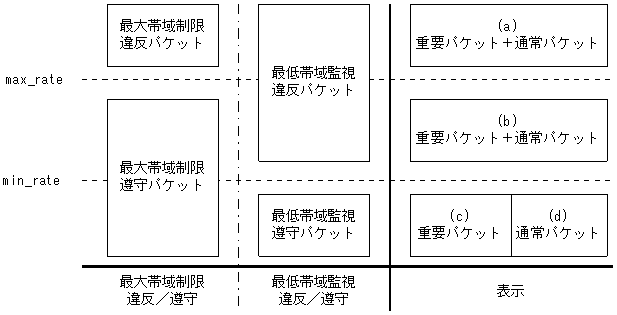

図9-12 重要パケット保護+最大帯域制限+最低帯域監視指定時の遵守パケット・違反パケットとパケット数表示との対応
図9-13 重要パケット保護+最大帯域制限+最低帯域監視指定時,1リストのフローQoS統計detail(詳細)情報表示
>show qos ip-flow interface tokyo1 input 1 detail <QoS IP List No.>: 1 max rate importance Using Interface:tokyo1/in dscp:54 ip source: any ip destination: 10.10.10.2 protocol:ip burst size: 4500Byte packets of 1000000kbps and under(priority4 discard4) :-------------------- packets of 1000000kbps over (drop) : 7895 ← (a) <QoS IP List No.>: 1 min rate importance Using Interface:tokyo1/in dscp:54 ip source: any ip destination: 10.10.10.2 protocol:ip burst size: 4500Byte packets of 200000kbps and under(priority4 discard4) : 44531876 ← (c) packets of 200000kbps over (priority4 discard1) : 4587 ← (b) <QoS IP List No.>: 1 max rate normal Using Interface:tokyo1/in ip source: any ip destination: 10.10.10.2 protocol:ip burst size: 1500Byte packets of 1000000kbps and under(priority4 discard4) :-------------------- packets of 1000000kbps over (drop) : 7895 ← (a) <QoS IP List No.>: 1 min rate normal Using Interface:tokyo1/in ip source: any ip destination: 10.10.10.2 protocol:ip burst size: 1500Byte packets of 2000000kbps and under(priority4 discard4) : 12708930 ← (d) packets of 2000000kbps over (priority4 discard1) : 4587 ← (b) >- UPC-RED指定時,1リストのフローQoS統計detail(詳細)情報を表示します(max_upc_red設定時)。
図9-14 UPC-RED指定時,1リストのフローQoS統計detail(詳細)情報表示
>show qos ip-flow interface tokyo1 input 1 detail <QoS IP List No.>: 1 max rate normal Using Interface:tokyo1/in ip source: any ip destination: 10.10.10.2 protocol:6(tcp) ack check off syn check off upc red:[Min_burst]137363456Byte/[Max_burst]159383552Byte/0.5% packets of 1000000kbps and under(priority4 discard4) : 36724921 packets of 1000000kbps over (drop) : 7895 >- MPLSヘッダ条件とEXP値の書き換えを指定した場合のフローQoS統計detail(詳細)情報を表示します。【OP-MPLS】
図9-15 MPLSヘッダ条件とEXP値書き換え指定時のフローQoS統計detail(詳細)情報表示
>show qos ip-flow interface tokyo1 detail <QoS List No.>: 1 max rate normal Using Interface:tokyo1/in label:1048575 exp:7 burst size: 3000Byte packets of 2000000kbps and under(priority4 discard- exp-) :-------------------- packets of 2000000kbps over (drop) : 1234 <QoS List No.>: 1 min rate normal Using Interface:tokyo1/in label:1048575 exp:7 burst size: 3000Byte packets of 1000000kbps and under(priority4 discard4 exp6) : 23456781 packets of 1000000kbps over (priority4 discard1 exp1) : 2468 >
[表示説明]
表9-1 フローQoS統計情報表示
表示項目 表示内容 詳細情報 意味 <QoS List No.>
- QoSリスト番号(MACヘッダ条件だけを指定した場合)
- QoSリスト番号(MACヘッダ条件またはMPLSヘッダ条件,あるいはMACヘッダ条件とMPLSヘッダ条件を組み合わせて指定した場合)【OP-MPLS】
<QoS IP List No.> QoSリスト番号(IPv4のQoSリスト番号を使用し,3層・4層ヘッダ条件またはMACヘッダ条件と3層・4層ヘッダ条件を組み合わせて指定した場合) <QoS IPv6 List No.> QoSリスト番号(IPv6のQoSリスト番号を使用し,3層・4層ヘッダ条件またはMACヘッダ条件と3層・4層ヘッダ条件を組み合わせて指定した場合) UPCモード max rate importance 最大帯域制限・重要パケット
- 重要パケット保護指定の場合
min rate importance 最低帯域監視・重要パケット
- 重要パケット保護指定の場合
max rate normal 最大帯域制限・通常パケット min rate normal 最低帯域監視・通常パケット インタフェース名 Using Interface:<Interface Name>/in 該当リストを使用している入力インタフェース名称 Using Interface:<Interface Name>/out 該当リストを使用している出力インタフェース名称 フロー検出条件(コンフィグレーションのflow qosコマンドで設定した内容を表示します。文字列が設定できる検出条件については文字列も表示します) protocol:<No.> 上位プロトコル番号またはプロトコル名protocolにipと表示される場合は3層・4層すべてのプロトコルを対象とします payload length upper limit:<Length> IPユーザデータ長の上限値 payload length lower limit:<Length> IPユーザデータ長の下限値
- ip source: <IP address>[(own_address)]
- ip source: <IP address> - <IP address>}
- ip source: <IP address>/<Subnet Mask Length>[(own_address)]
- ip source: pd_prefix
- 送信元IPアドレス[(自IPアドレス指定時)]
- 送信元IPアドレスの下限値と上限値
- 送信元IPアドレスとサブネットマスク長または送信元IPアドレスとプレフィックス長[(自IPアドレス指定時)]
- IPv6 DHCPサーバ機能でクライアントに配布したプレフィックスの場合
- ip destination: <IP address>[(own_address)]
- ip destination: <IP address> - <IP address>}
- ip destination: <IP address>/<Subnet Mask Length>[(own_address)]
- ip destination: pd_prefix
- 宛先IPアドレス[(自IPアドレス指定時)]
- 宛先IPアドレスの下限値と上限値
- 宛先IPアドレスとサブネットマスク長または宛先IPアドレスとプレフィックス長[(自IPアドレス指定時)]
- IPv6 DHCPサーバ機能でクライアントに配布したプレフィックスの場合
port source:<Port No.>[ - <Port No.>] 送信元ポート番号の下限値と上限値 port destination:<Port No.>[ - <Port No.>] 宛先ポート番号の下限値と上限値 icmp type:<No.> ICMPタイプ番号 icmp code:<No.> ICMPコード番号 icmp6 type:<No.> ICMPv6タイプ番号 icmp6 code: <No.> ICMPv6コード番号 igmp type:<No.> IGMPタイプ番号 dscp:<DSCP> dscpフィールド値 precedence:<Precedence> precedence フィールド値 ack check { on | off } TCPヘッダのACKフラグが1のパケットを検出する(on),または検出しない(off) syn check { on | off } TCPヘッダのSYNフラグが1のパケットを検出する(on),または検出しない(off) user priority:<No.> ユーザ優先度 fragments 2番目以降のフラグメントパケット mac source: < MAC address >[/< Mask Bit>] 送信元MACアドレスおよびマスクビット mac destination: < MAC address >[/< Mask Bit>] 宛先MACアドレスおよびマスクビット ethernet type:<Ethernet_Type> イーサネットタイプ label:<label>【OP-MPLS】 shimヘッダ内のラベル値 exp:<exp>【OP-MPLS】 shimヘッダ内のEXP値 フローQoS動作情報※1 付属動作 burst size:<burst_size> Byte バーストサイズ
コンフィグレーションにmax_rate_burstまたはmin_rate_burstを指定していない場合はバーストサイズの初期値upc red:[Min_burst]<Min_burst>Byte/
[Max_birst]<Max_burst>Byte/
<Probability>%UPC-RED機能
契約帯域違反したと判断する開始閾値/すべてのパケットが契約帯域違反したと判断する閾値/最大違反確率フローQoS統計情報 hit packets 条件に一致したパケット数 packets of <Bandwidth>bps and under 契約帯域を遵守したパケット数 packets of <Bandwidth>bps over 契約帯域に違反したパケット数
UPC-RED機能によって契約帯域違反したと判断されたパケットも含みます動作1 (aggregated_queue<No.>) アグリゲートキュー番号
アグリゲートキュー番号を指定している場合に表示(aggregated_queue<No.>(auto)) アグリゲートキュー番号(auto指定)
アグリゲートキュー番号を自動設定している場合に表示(priority<No.>)
- 入力側の統計情報を表示時
コンフィグレーションのフローQoS情報に指定した値を表示
- 出力側の統計情報を表示時※2
指定したインタフェースのスケジューリング種別に応じた出力優先度の動作値を表示(詳細は「解説書 Vol.2 1.6 優先度決定」を参照してください。)
(priority-) 出力優先度(表示不可)
出力優先度の動作値が特定できない場合に表示(discard<No.>) キューイング優先度
キューイング優先度の動作値を表示(discard-) キューイング優先度(表示不可)
キューイング優先度の動作値が特定できない場合に表示(dscp<No.>) DSCP値
DSCP書き換えを指定している場合に,DSCPの動作値を表示(indscp) DSCP値(表示不可)
DSCPマッピング機能を指定している場合で,DSCPの動作値が特定できないときに表示(user_priority<No.>) ユーザ優先度
ユーザ優先度書き換えを指定している場合に表示(user_priority-) ユーザ優先度(表示不可)
ユーザ優先度書き換えを指定している場合で,ユーザ優先度が特定できないときに表示(exp<No.>)【OP-MPLS】 EXP値
shimヘッダ内のEXP値の書き換えを指定している場合に表示(exp-)【OP-MPLS】 EXP値(表示不可)
shimヘッダ内のEXP値の書き換えを指定している場合で,EXP値が特定できないときに表示(drop) 廃棄
最大帯域制御指定時に契約帯域を違反した場合に表示注※1 フロー制御動作の表示形式は付属動作+フローQoS統計情報+動作1です。
注※2 複数の物理ポートが属するインタフェース名を指定した場合,統計情報で表示される出力優先度の動作値は,コンフィグレーションのフローQoS情報に指定した値となります。
[ユーザ通信への影響]
なし
[応答メッセージ]
表9-2 show qos ip-flowコマンドのメッセージ一覧
メッセージ 内容 No such QoS List. 指定したQoSリスト番号は見つかりません。 No QoS configuration. フローQoS情報が,本装置で設定されていません。 Can't execute this command in standby BCU. このコマンドは待機系BCU上では実行できません。 Failed in gathering composition definition information. コンフィグレーション収集に失敗しました。 No such interface -- <Interface Name>. 指定したインタフェース名は見つかりません。 Disconnected cp. CPが稼働状態ではないため実行できません。 Can't execute. コマンドを実行できません。 Configuration access busy, please try again. コンフィグレーションの取得ができませんでした。再度コマンドを実行してください。
[注意事項]
レガシーシェーパモードがllq+3wfqで設定されている場合は,出力優先度の値が1〜4になります。
