2.4.1　CSW動作モードについて

BCU二重化を実装した装置で，運用系BCUのCSW（Crossbar Switch）を単独で使用するCSWモード（singleモード）と，運用系と待機系のBCU上のCSWを二つ同時に使用するCSWモード（doubleまたはdouble_fixedモード）を運用コマンドで選択でき，PRU間の中継性能を変更できます。

運用コマンドでCSWの動作モードを特に設定しない場合またはsingleモードを選択した場合，PRU間転送性能は24Gbpsです。CSWモード（doubleまたはdouble_fixed）を選択した場合，CSWを同時に使用できるようになり，PRU間の中継性能は48Gbpsになります。

PRU内蔵型高密度ポートNIFを2枚以上実装している装置構成の場合，CSWモード（doubleまたはdouble_fixed）を選択すると，PRU間の中継性能は48Gbpsで運用できるようになります。

ただし，PRU内蔵型高密度ポートNIFが1枚以下の環境や，通常NIFとPRUの組み合わせの場合，CSWモードをdoubleまたはdouble_fixedに設定しても，PRU当たりの中継性能が20Gbps以下となり，設定しても性能が向上することはありません。そのため，このような場合はCSWモード（singleモード）での運用を推奨します。

注意

この章での中継性能の数値はPRU間の単一方向の転送性能を表し，PRU双方向の合計の性能換算では倍の値になります。

　

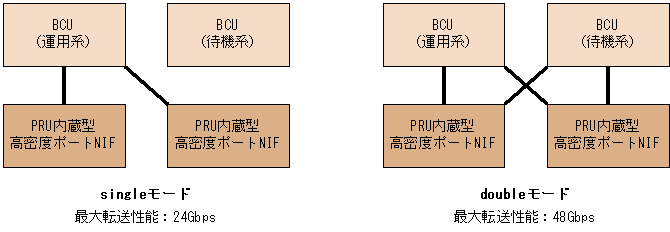

図2-19　CSW動作モードの動作例
