4.3 卓上設置

本装置は安定した平面上に設置することができます。

本装置には,出荷時に装置裏面にゴム足を貼り付けています。卓上等に設置する場合,そのまま設置してください。

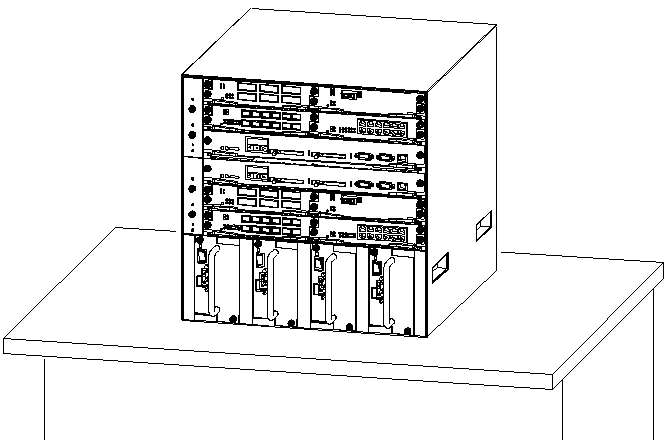

図4-1 卓上への設置

[図データ]


!警告
装置を卓上に設置する場合,装置の荷重に十分耐えられる作業机等の上に水平に設置してください。ぐらついた台の上や傾いたところなど不安定な場所に置いた場合,落ちたり倒れたりして重傷を負うおそれがあります。


!警告
AX7702R−AC本体の質量は下表の通りです。設置および運搬作業は,下表に示す人数で行なってください。下記に満たない人数で作業を行なった場合,落下・転倒などにより,重傷を負うおそれがあります。
モデル 質量 作業人数
AX7702R−AC 最大31kg 2人以上



!警告
AX7804R−AC,AX7804R−DC本体の質量は下表の通りです。設置および運搬作業は,下表に示す人数で行なってください。下記に満たない人数で作業を行なった場合,落下・転倒などにより,重傷を負うおそれがあります。
モデル 質量 作業人数
AX7804R−AC 最大50kg 3人以上
AX7804R−DC 最大40kg



!警告
AX7808R−AC,AX7808R−DC,AX7816R−AC,AX7816R−DC本体の質量は下表の通りです。設置および運搬作業は,訓練を受けた方または専門の運送業者の方が行なってください。上記以外の方が作業を行なった場合,落下・転倒などにより,重傷を負うおそれがあります。
なお,設置および運搬作業には,ハンドリフタなどのハンドリング装置を使用してください。ハンドリング装置を使用せずに運搬した場合,落下・転倒などにより,重傷を負うおそれがあります。
モデル 質量
AX7808R−AC 最大80kg
AX7808R−DC 最大70kg
AX7816R−AC 最大140kg
AX7816R−DC 最大130kg
