解説書 Vol.2
Diff-serv機能が目標とするQoSサービスは,PHBと対応して標準化されています。Diff-servの目標とするQoSサービスを次の表に示します。
表2-1 Diff-servの目標とするQoSサービス
サービス 特長 説明 対応するPHB 仮想専用線
サービス固定帯域
保証仮想専用線サービスの実現を目標とし,EFのDSCPを持ったパケットを他DSCPのパケットより優先して転送し,固定帯域を保証します。 Expedited Forwarding (EF)
完全優先転送 (RFC 2598)オリンピック
サービス相対的
QoSオリンピックサービスの実現を目標とし,金,銀,銅の3種類のクラスを持ち,クラス間で相対的なQoSサービスを使用できます。 Assured Forwarding (AF)
相対的優先転送 (RFC 2597)Diff-servの目標とするQoSサービスを次の図に示します。

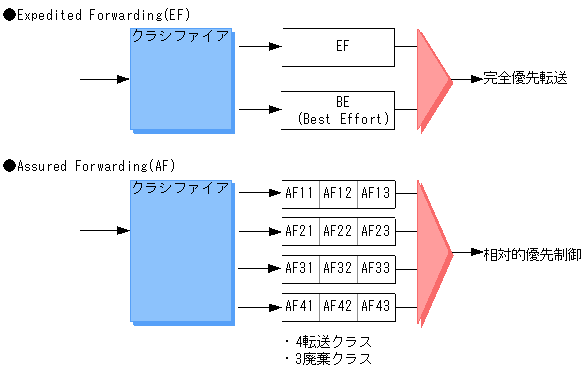

図2-4 Diff-servの目標とするQoSサービス
