1.3　フロー検出

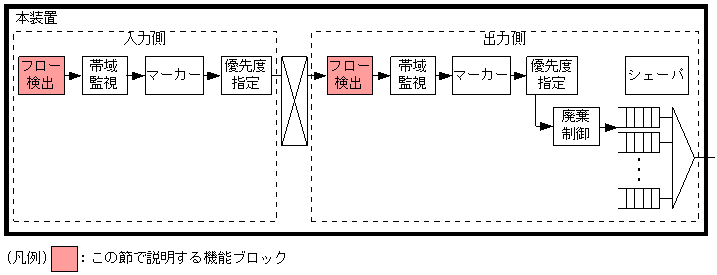

フロー検出は，パケットの一連の流れであるフローをIPヘッダやTCPヘッダなどの条件に基づいて検出する機能です。この節で説明するフロー検出の位置づけを次の図に示します。

図1-4　フロー検出の位置づけ

本装置がサポートするフロー検出条件を次の表に示します。

表1-3　フローの検出条件

ヘッダ種別	設定項目	IPv4中継パケット	IPv6中継パケット	項目設定
MAC	送信元MACアドレス	○	○	MACアドレスを単一指定，またはマスク指定できます。出力側ではすべてのMACアドレス(any)だけ指定できます。
	宛先MACアドレス	○	○	MACアドレスを単一指定，またはマスク指定できます。出力側ではすべてのMACアドレス(any)だけ指定できます。
	イーサネットタイプ	○ (0x0800)	○ (0x86dd)	IPv4，IPv6，IPXなどのプロトコル種別を指定します。入力側だけ指定できます。
Tag-VLAN	ユーザ優先度	○	○	優先度情報。ソフトウェア中継※1時入力側で書き換えたユーザ優先度を出力側で検出できません。
Shim 【OP-MPLS】	ラベル番号	○	−	Shimヘッダの上位20ビットのラベル値を指定します。ラベル値(any)も指定できます。
	EXP	○	−	MPLS網内優先度情報
IP	IPユーザデータ長	○	○	IPユーザデータの上限値または下限値
	上位プロトコル	○	○	TCP，UDPなどを示す番号
	送信元IPアドレス	○	○	アドレスを単一指定，範囲指定，またはサブネット指定できます。※2
	宛先IPアドレス	○	○	アドレスを単一指定，範囲指定，またはサブネット指定できます。※2
	DSCP	○	○	TOSフィールドまたはトラフィッククラスフィールドの上位6ビット
	プレシデンス	○	○	TOSフィールドまたはトラフィッククラスフィールドの上位3ビット
	フラグメント識別子	○	−	2番目以降のフラグメントパケットを検出します。
TCP	送信元ポート番号	○	○	送信元ポート番号を単一指定，または範囲指定できます。
	宛先ポート番号	○	○	宛先ポート番号を単一指定，または範囲指定できます。
	ACKフラグ	○	○	ACKフラグが1のパケットを検出します。
	SYNフラグ	○	○	SYNフラグが1のパケットを検出します。
UDP	送信元ポート番号	○	○	送信元ポート番号を単一指定，または範囲指定できます。
	宛先ポート番号	○	○	宛先ポート番号を単一指定，または範囲指定できます。
ICMP	ICMPタイプ	○	−	Echo Request/Echo Reply/Destination Unreachableなどを示す番号
	ICMPコード	○	−	Net UnreachableなどのICMPタイプに対する詳細コードを示す番号
ICMPv6	ICMPv6タイプ	−	○	Echo Request/Echo Reply/Destination Unreachableなどを示す番号
	ICMPv6コード	−	○	不明なIPv6オプションなどのICMPv6タイプに対する詳細コードを示す番号
IGMP	IGMPタイプ	○	−	Membership Queryなどを示す番号

(凡例)　○：該当する　−：該当しない

注※1

ARP未解決，NDP未解決，IPオプション付き，MTUオーバ検出のパケットです。

注※2

コンフィグレーションコマンドflow qosのpd_prefix指定時は，IPv6 DHCPサーバ機能によって，指定したインタフェースで配布するプレフィックスアドレスでのフロー検出ができます。なお，プレフィックスの配布・未配布とは連携しないで，コンフィグレーションに設定したプレフィックスアドレスを該当フローリスト情報に自動設定します。

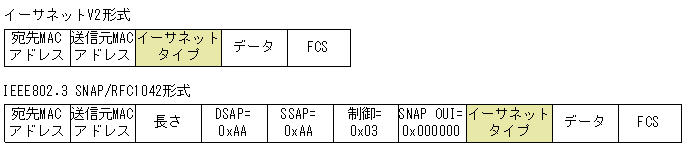

本装置は，イーサネットタイプとしてイーサネットV2形式と，IEEE802.3のSNAP/RFC1042形式のイーサネットフレームのイーサネットタイプを検出できます。イーサネットタイプの位置を次の図に示します。

図1-5　イーサネットタイプの位置

＜この節の構成＞

1.3.1　フロー検出機能の運用について
