7.11.3　グレースフル・リスタートによる解決方法

グレースフル・リスタートは，上記問題を解決することによってルーティングプログラム交替時の通信停止時間を短縮する機能です。次に具体的な解決方法を示します。

• 隣接ルータに，グレースフル・リスタートを補助する機能を用意します。グレースフル・リスタートによる接続要求を受け取ったときに，以前の接続を切断して再接続するのではなく，以前の接続を継続しているものと認識する機能を追加します。これによって，ルーティングプログラム交替時にも隣接ルータとの接続が切断しなくなるため，隣接ルータも経路を保持したまま動作します。
• 経路学習・経路広告の処理順序を固定します。グレースフル・リスタートをするに当たり，まず隣接ルータから経路情報を学習し，経路学習が完了してから経路広告を開始します。これによって，一部経路しか広告しないことで隣接ルータから経路が消えることがなくなります。

なお，グレースフル・リスタートを実施するルータのことをリスタートルータと呼びます。

次の図と表に，本装置のグレースフル・リスタート動作手順を示します

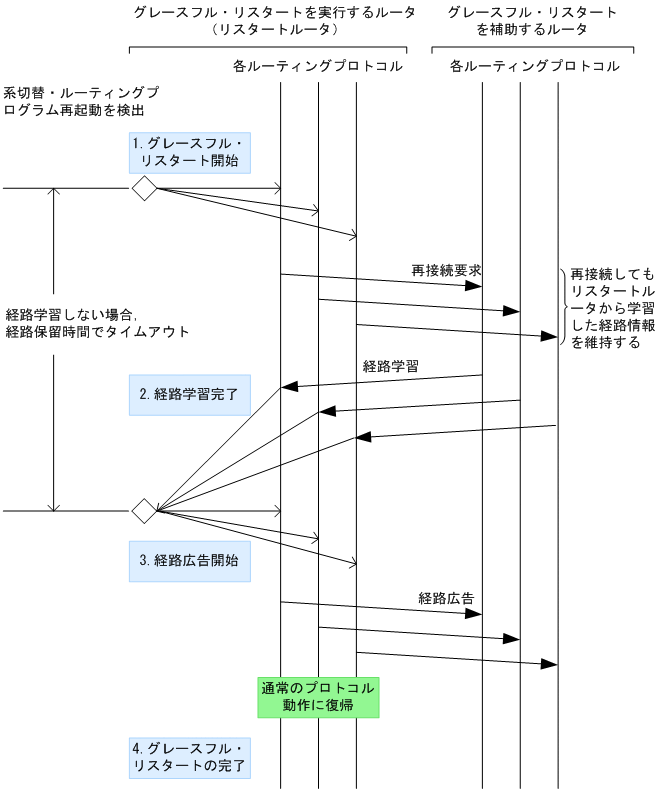

図7-22　グレースフル・リスタート手順

表7-9　グレースフル・リスタート手順

手順	動作
1	系切替またはルーティングプログラムの再起動を検出すると，各プロトコルがグレースフル・リスタートを開始します。 各プロトコルは，グレースフル・リスタートによる再接続を行い，経路を学習します。
2	グレースフル・リスタート対象の各プロトコルが経路学習を完了します。 ただし，グレースフル・リスタートを開始してから，グレースフル・リスタート時の経路保留時間（コンフィグレーションコマンドrouting options graceful-restart time-limitの指定値）内に経路学習が完了しなかった場合は，経路学習を中断して，経路広告を開始します。
3	経路学習の完了後，グレースフル・リスタート対象の各プロトコルは経路広告を開始します。 ただし，エクストラネットを使用している場合は，次の状態になってもすぐに経路広告は開始しません。30秒経過してから，各プロトコルは経路広告を開始します。【OP-NPAR】 各プロトコルの経路学習が完了 グレースフル・リスタートの経路保留時間内の経路学習がタイムアウト
4	各プロトコルは，経路広告を完了したら通常のプロトコル動作に復帰します。 全プロトコルが経路を広告し終わった時点で，装置全体のグレースフル・リスタートが完了します。
