コンフィグレーションガイド Vol.3

5.2.4　VRF構成での設定【OP-NPAR】

［設定のポイント］

VRF構成では，VRFごとにDHCP/BOOTPサーバを用意します。

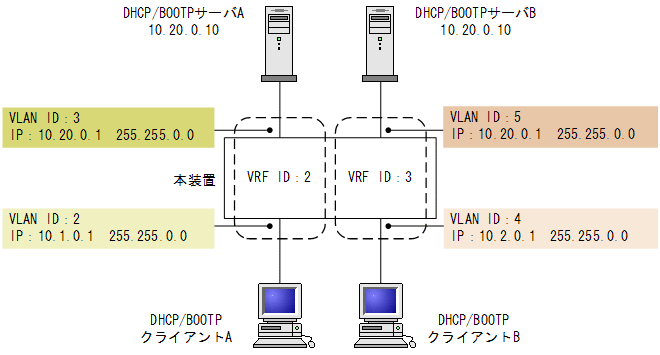

図5-3　VRF構成

［コマンドによる設定］

1. (config)# vlan 2
   (config-vlan)# exit
   (config)# interface gigabitethernet 1/5
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 2
   (config-if)# exit
   (config)# vrf definition 2
   (config-vrf)# exit
   (config)# interface vlan 2
   (config-if)# vrf forwarding 2
   (config-if)# ip address 10.1.0.1 255.255.0.0
   (config-if)# exit
   あらかじめVLAN ID，回線，アクセスポート，VRF，VLANインタフェース，VRF ID，IPアドレスを設定しておきます。
   　

2. (config)# vlan 3
   (config-vlan)# exit
   (config)# interface gigabitethernet 1/7
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 3
   (config-if)# exit
   (config)# interface vlan 3
   (config-if)# vrf forwarding 2
   (config-if)# ip address 10.20.0.1 255.255.0.0
   (config-if)# exit
   項番1と同様に，DHCP/BOOTPサーバへ中継するインタフェースにもあらかじめVLAN ID，回線，アクセスポート，VRF ID，IPアドレスの設定をしておきます。
   　

3. (config)# vlan 4
   (config-vlan)# exit
   (config)# interface gigabitethernet 1/9
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 4
   (config-if)# exit
   (config)# vrf definition 3
   (config-vrf)# exit
   (config)# interface vlan 4
   (config-if)# vrf forwarding 3
   (config-if)# ip address 10.2.0.1 255.255.0.0
   (config-if)# exit
   (config)# vlan 5
   (config-vlan)# exit
   (config)# interface gigabitethernet 1/11
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 5
   (config-if)# exit
   (config)# interface vlan 5
   (config-if)# vrf forwarding 3
   (config-if)# ip address 10.20.0.1 255.255.0.0
   (config-if)# exit
   項番1，2と同様に，VRF ID 3側の各インタフェースにもあらかじめVLAN ID，回線，アクセスポート，VRF，VRF ID，IPアドレスの設定をしておきます。
   　

4. (config)# interface vlan 2
   (config-if)# ip helper-address 10.20.0.10
   VRF ID 2側のDHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します。
   　

5. (config)# interface vlan 4
   (config-if)# ip helper-address 10.20.0.10
   VRF ID 3側のDHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します（VLAN ID 2とはVRF IDが異なるため，転送先となるヘルパーアドレスは別の宛先として扱われます）。
   　
