5.2.2 基本構成での設定

[設定のポイント]
DHCPリレーエージェントで,BOOTP REQUESTパケットを中継する転送先アドレスであるヘルパーアドレスを設定します。

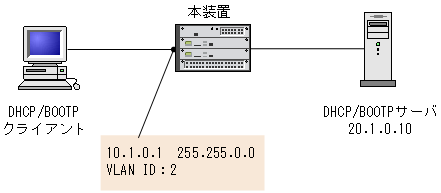

図5-1 基本構成(DHCP/BOOTPサーバとDHCP/BOOTPクライアント間にリレーエージェントが1台ある場合)

[図データ]

[コマンドによる設定]
  1. (config)# vlan 2
    (config-vlan)# exit
    (config)# interface gigabitethernet 1/5
    (config-if)# switchport mode access
    (config-if)# switchport access vlan 2
    (config-if)# exit
    (config)# interface vlan 2
    (config-if)# ip address 10.1.0.1 255.255.0.0
    (config-if)# exit
    あらかじめVLAN ID,回線,アクセスポート,VLANインタフェースとIPアドレスを設定しておきます。

  2. (config)# vlan 3
    (config-vlan)# exit
    (config)# interface gigabitethernet 1/7
    (config-if)# switchport mode access
    (config-if)# switchport access vlan 3
    (config-if)# exit
    (config)# interface vlan 3
    (config-if)# ip address 20.1.0.1 255.255.0.0
    (config-if)# exit
    項番1と同様に,DHCP/BOOTPサーバへ中継するインタフェースにもあらかじめVLAN ID,回線,アクセスポート,IPアドレスの設定をしておきます。

  3. (config)# interface vlan 2
    (config-if)# ip helper-address 20.1.0.10
    (config-if)# exit
    DHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します。
