1.3　必要なものの準備

セットアップには，本体およびオプションの他に，以下の機器を準備してください。

以下に示す機能をサポートするパーソナルコンピュータまたはワークステーションを準備してください。
表1-1　運用端末の仕様
項　目
仕　様
通信ポート
RS-232Cポート
通信ソフト
Tera Term Pro（Version 2.3）または下記「通信設定」を満たした通信ソフト
通信設定
通信パラメータ
8ビット，1ストップビット，パリティ無し
通信速度*1
19200bit/s，9600bit/s，4800bit/s，2400bit/s，1200bit/s

*1　工場出荷時，本装置のCONSOLEポートの通信速度は9600bit/sに設定しています。

運用端末を本装置のCONSOLEポートに接続する場合には，RS-232Cクロスケーブル（両端D-sub9ピン（メス）付きでインチネジ（#4-40）のもの）を使用します。
RS-232Cクロスケーブルのピン配置を以下に示します。

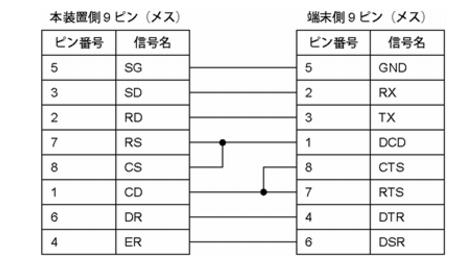

図1-2　RS-232Cクロスケーブルのピン配置
他の機器との接続にはインタフェースケーブルが必要です。インタフェースケーブルの詳細については，「AX6700Sハードウェア取扱説明書」を参照してください。
本装置をAC200Vで使用する場合，弊社が指定する仕様のAC200V電源ケーブルを準備してください。AC200V電源ケーブルの仕様の詳細については，「AX6700Sハードウェア取扱説明書」を参照してください。
本装置をDC-48Vで使用する場合，弊社が指定する仕様のDC-48V電源ケーブルを準備してください。DC-48V電源ケーブルの仕様の詳細については，「AX6700Sハードウェア取扱説明書」を参照してください。
