5.4.2　DC電源機構の増設および交換

（1）取り外し方


	装置の電源を入れたままで電源機構の取り外しを行なうことができるのは，電源を冗長化している場合です。電源を冗長化していない場合は，装置の電源を切断して取り外しを行なってください。

【ステップ1】

交換する電源機構のブレーカをOFFにします。

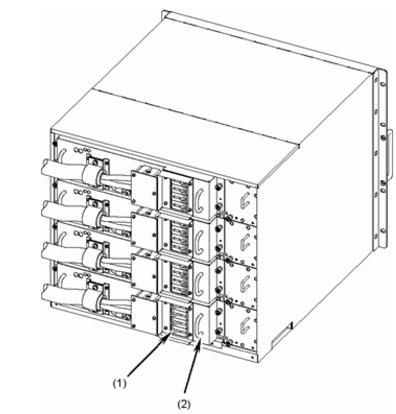

図5-12　電源の切断

(1) ブレーカ

(2) 電源機構

【ステップ2】

電源設備側のブレーカをOFFにして電源を切断します。


	必ず電源設備のブレーカをOFFにしてください。電源設備のブレーカをONにしたまま作業を行なうと，火災・感電の原因となります。

【ステップ3】

交換する電源機構から電源ケーブルを取り外します（電源ケーブルを取り外すには，「4.6　電源ケーブルの取り付けと取り外し」を参照してください）。

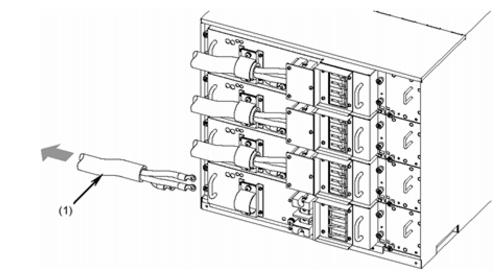

図5-13　電源ケーブルの取り外し

(1) 電源ケーブル

【ステップ4】

電源機構のネジを緩めます。

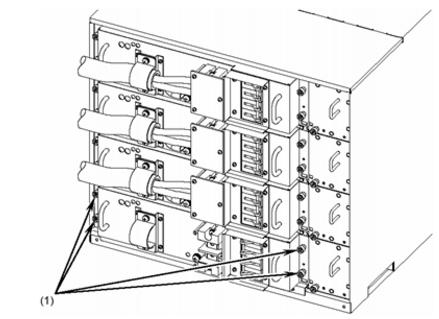

図5-14　電源機構の取り外し-1

(1) ネジ

【ステップ5】

電源機構を取り外します（取っ手を持って少し引き出し，電源機構本体を持って取り外してください）。

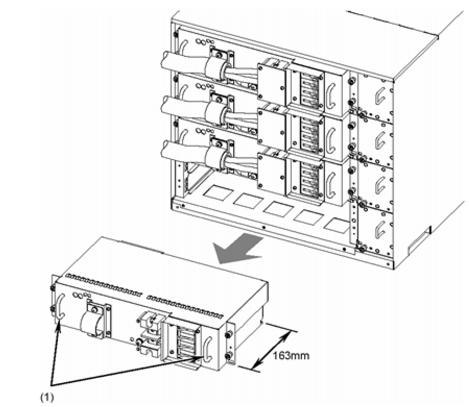

図5-15　電源機構の取り外し-2

(1) 取っ手


	DC電源機構は質量5.6kg，奥行き163mmです。装置から取り外すときには，電源機構本体をしっかり持って支えてください。不用意に引き出すと，落下してけがの原因となることがあります。


	電源機構を撤去する場合，ブランクパネルを取り付けてください。ブランクパネルを取り付けずにそのまま使用すると，装置のエアフローが確保できなくなります。エアフローが確保できなくなると，装置内部の温度上昇により，障害発生の原因となります。また，本装置が発生する妨害電波が他の機器へ影響を与えたり，他の機器が発生する妨害電波が本装置に影響を与え，誤動作の原因となることがあります。


	電源機構から取り外したネジやカバーは，電源機構に取り付けて大切に保管してください。

（2）取り付け方

【ステップ1】

電源機構スロットに電源機構を挿入します。

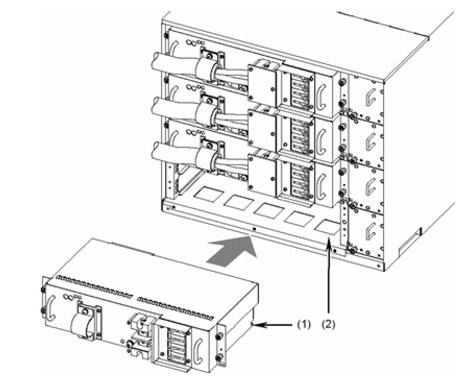

図5-16　電源機構の取り付け-1

(1) 電源機構

(2) 電源機構スロット

【ステップ2】

奥までしっかりと挿入し，電源機構のネジを締めます。

図5-17　電源機構の取り付け-2

(1) ネジ


	ネジを締めるときにはドライバを使用してください。また，しっかり固定されたことを確認してください。

【ステップ3】

電源機構に電源ケーブルを取り付けます。（電源ケーブルを取り付けるには，「4.6　電源ケーブルの取り付けと取り外し」を参照してください。）


	DC電源ケーブルの取り付け，取り外しを行なう場合は，作業を行なう前に電源設備のブレーカをOFFにしてください。電源設備のブレーカをONにしたまま作業を行なうと，感電の原因となります。


	DC電源ケーブルを取り付けた後は，端子盤のカバーを取り付けてください。端子盤のカバーを取り外したまま使用すると，感電の原因となります。
