4.11 運用端末の接続

運用端末は,本装置のCONSOLEポートに接続します。

運用端末を接続するには,RS-232Cクロスケーブル(両端D-sub9ピン(メス)付きでインチネジ(#4-40)のもの)を使用します。

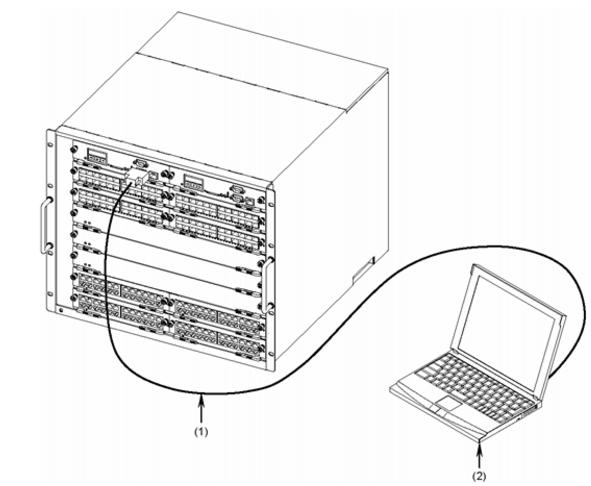

図4-32 運用端末の接続
(1) RS-232Cケーブル
(2) 運用端末

【ステップ1】

本装置側のCONSOLEポートにRS-232Cケーブルを接続します。

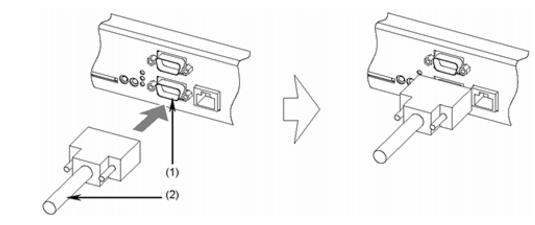

図4-33 RS-232Cケーブルの接続
(1) CONSOLEポート
(2) RS-232Cケーブル

接続後はネジを締めてください。また,しっかり固定されていることを確認してください。

【ステップ2】

同様に運用端末側にRS-232Cケーブルを接続します。
