ハードウェア取扱説明書
![]() ![]() ![]() |
3.3.3 モデムをAUXポートに接続する場合
モデムを本装置のAUXポートに接続する場合には,RS-232Cストレートケーブル(D-sub9ピン(メス)- D-sub25ピン(オス)付きでインチネジ(#4-40)のもの)を使用します。
RS-232Cストレートケーブルのピン配置を以下に示します。

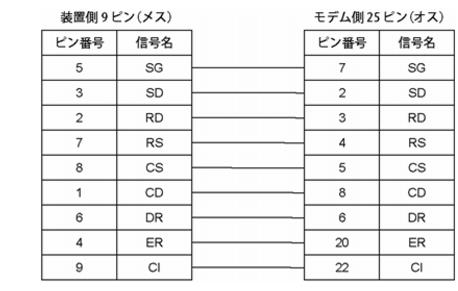

図3-2 モデム接続ケーブル
![]() ![]() ![]() |
